Кулачковый затвор E5 series

с сжатиемключом1/4 поворота

Обзор
Кулачковые защёлки E5 с четвертьоборотным механизмом предоставляют модульную панельную фиксацию с несколькими материалами корпуса и настраиваемыми геометриями кулачков. Рамповые профили кулачков обеспечивают примерно 2 мм сжатия при закрытии для снижения вибрации и дребезга.

Функции и преимущества

• Простая установка в одно монтажное отверстие с одной гайкой; сборные версии упрощают монтаж при захвате, превышающем толщину панели ≈4 мм
• Широкий выбор форм головок и типов привода для управления доступом и совместимости с инструментами
• Рамповые кулачки дают ≈2 мм (0,08 in) компрессии при закрытии для плотного примыкания
• Push‑to‑Close: кулачок вращается при контакте и встроенная пружина возвращает его в зацепление после прохождения фиксирующего элемента
• Визуальный индикатор закрыто/открыто для быстрой проверки состояния
• Low‑profile варианты для уменьшенной выступающей части; стандартная серия для большего выбора головок, уплотнений и пружинных корпусов

Доступные опции

• Направление действия: по часовой или против часовой стрелки
• Ручные, инструментальные или цилиндровые (с ключом) варианты; опции для навесного замка
• Push‑to‑Close для одноточечных и двухточечных конфигураций
• Типы кулачков: фрикционные (35 мм / 45 мм), крючковые, различные смещения
• Стили головки/привода: шлиц, внутренний шестигранник, квадрат, треугольник, «крыло», T/L‑ручки, flush cup, shutter, цилиндр
• Материалы: цинковый сплав, нержавеющая сталь (включая 316), сталь, алюминиевые сплавы, нейлон с наполнителем стекловолокном, ABS, ацетал
• Отделка: порошковое покрытие (чёрное/под заказ), хромирование, цинкование, цинк‑никель, пассивация, электрополировка
• Уплотнение: опционные O‑кольца / уплотнительные шайбы
• Миниатюрные варианты для небольших дверей и панелей

Нормы и сертификаты

• Максимальная статическая рабочая нагрузка зависит от исполнения: вращающиеся кулачки до 670 N (150 lbf)
• Для push‑to‑close: максимальная статическая рабочая нагрузка до 330 N (74 lbf)

Документация и медиа

• Страница изделия / PDF‑каталог для серии E5
• Демонстрационные ролики и монтажные инструкции

Технические характеристики

• Серия: E5
• Принцип работы: четвертьоборота (90°)
• Компрессия (ramped cams): ≈2 мм (0,08 in) при закрытии
• Монтаж: одно отверстие с монтажной гайкой; доступны варианты table‑mount / rear‑fastened
• Подстройка захвата: модульные смещения и несколько опций смещения; сборные изделия рекомендованы при захвате > панели ≈4 мм
• Материалы: цинковый сплав, нержавеющая сталь (вкл. 316), сталь, алюминиевые сплавы, нейлон с наполнителем стекловолокном, ABS, ацетал
• Отделки: порошковое покрытие, хромирование, цинкование, цинк‑никель, пассивация, электрополировка

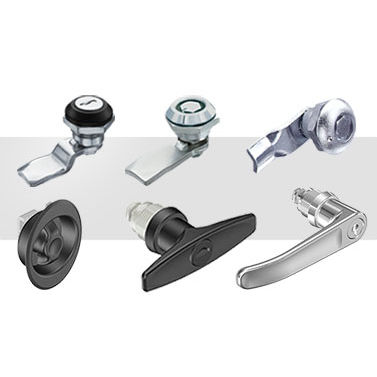

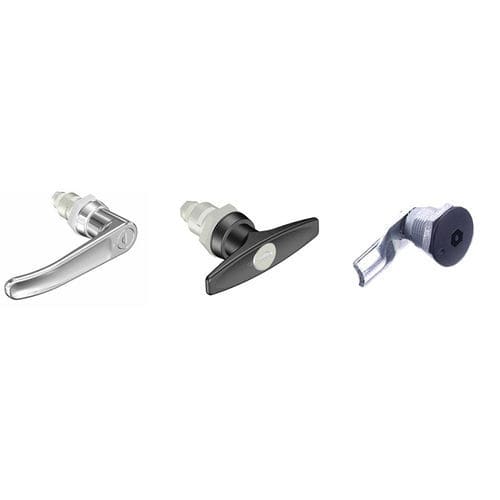

• Варианты головок: широкий набор (крыло, low‑profile, шлиц, шестигранник, квадрат, T/L‑ручки, flush cup, shutter, цилиндр)
• Опции блокировки: ручные, инструментальные, цилиндр/ключ, возможность навесного замка, shutter driver, пружинный возврат
• Типы кулачков и длины: фрикционные 35/45 мм, крючковые и др.
• Уплотнение: O‑кольца / уплотнительные шайбы опционально
• Серии/размеры: Low Profile, Standard, Mini, Push‑to‑Close, Flush Cup, Detent, 20.1 мм и др.
• Применение: быстрый доступ и требования по виброустойчивости для панелей и дверей
