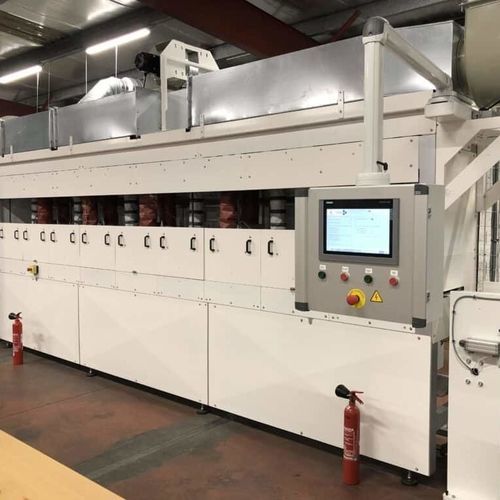

Конвейерная печь

для сушкиварочнаядля спекания

Краткое описание
Sopara поставляет решения по инфракрасному (ИК) нагреву для термической обработки технических текстильных материалов в непрерывном (ленточном) процессе: предварительная сушка, сушка покрытий, полимеризация, желатинизация и спекание. Системы разработаны для контроля хрупких или сложных материалов (углеродное волокно, стекловолокно, арамид, лен, нетканые материалы, PTFE, покрытия на растворителе или на воде) при высоких скоростях линии, обеспечивая безопасность по растворителям и энергетическую эффективность.

Возможности и преимущества

• Обработка за секунды: желатинизация ПВХ за 6–7 с на высокоскоростных линиях.
• Высокая плотность мощности: до 350 кВт/м².
• Общий КПД ИК-печи: обычно 40–60% (иногда до ~70% для отдельных процессов) против 15–25% у конвекционных печей.
• Время обработки сокращается в 5–10 раз по сравнению с печами с горячим воздухом.
• Компактные электрические ИК-печи могут заменить крупногабаритные газовые печи (в примерах клиентов потребление энергии сокращалось примерно в 7 раз).
• Выбор длины волны: коротковолновый ИК (глубокое проникновение), средневолновой ИК (очень быстрое поверхностное нагревание) или комбинация IRC+IRM в зависимости от материала и требуемого эффекта.
• Архитектура и управление: пространственно-временная модуляция мощности, многозонные шкафы, интегрированная вентиляция и зонное управление.

Безопасность растворителей и аэродинамика

• ИК преимущественно нагревает изделие, а не воздух, что позволяет производить интенсивную вытяжку без потери эффективности нагрева.
• Концентрации растворителей поддерживаются ниже четверти нижнего предела взрываемости, что позволяет во многих процессах работать вне зон ATEX.
• Высокоточное управление воздухоснабжением: отсутствие конденсации на изделии, очень быстрая рециркуляция воздуха (например, обновление воздуха примерно каждые ~2 секунды в компактных печах).

Промышленные области применения

• Желатинизация ПВХ (напольные покрытия, вспененный ПВХ).
• Тиснение и каландрирование (автомобильная, мебельная, морская отрасли) посредством поверхностного нагрева и контакта с валом.
• Сушка покрытий (краски, клеи, латекс, лаки) для печати, фильтрации и технической упаковки.
• Предпропитка и полимеризация композитов (авиация, оборона, спорт, энергетика).
• Сушка и спекание отложений PTFE в один проход.
• Термическая активация клеев/смол для ламинирования и комплексной сборки.
• Декарбонизация процессов путём замены энергоёмких газовых печей компактными электрическими ИК-печами.

Кейсы и отзывы клиентов (фрагменты)

• Желатинизация ПВХ: комбинированная печь IRC+IRM длиной 2,5 м, 700 кВт установлено, обработка продукта 6–7 с, проникновение >1 мм.
• Декарбонизация линии желатинизации: электрическая ИК-печь 7 м заменяет газовую печь 40 м (700 кВт установлено vs 2 500 кВт газ + вентиляция), интеграция без остановки производства, потребление снижено примерно в 7 раз.
• Сушка растворителей вне зоны ATEX: коротковолновая ИК-печь вне ATEX, обрабатывающая до 200 л/ч растворителя при постоянном поддержании концентраций ниже 1/4 нижнего предела взрываемости; в сопоставимых установках эксплуатация без инцидентов более 10 лет.

Методология и сопровождение
Sopara ведёт проект в структурированном подходе: аудит процесса, лабораторные и пилотные испытания (более 1 000 испытаний за 25 лет), доведение до промышленного образца, обучение и предиктивное обслуживание. Проектирование шкафов ThermalCore™ и управление THERM-IQ™ для динамической по-зонной регуляции.

Характеристики / технические спецификации

• Плотность мощности: до 350 кВт/м² (в зависимости от процесса).
• Время обработки: типично 6–10 с для желатинизации ПВХ на высокой скорости (например >20 м/мин).
• Общий КПД ИК-печи: 40–60% типично (до ~70% на отдельных процессах) vs 15–25% при конвекции.
• Безопасность растворителей: концентрации поддерживаются ниже 25% нижнего предела взрываемости для работы вне зон ATEX.
• Аэродинамика: возможна рециркуляция воздуха примерно каждые ~2 секунды в компактных печах.
• Установленная мощность (примеры клиентов): ~700 кВт для компактных/средних печей.
• Замена газовых печей: примеры замены 40 м газовых линий на 7 м ИК-печи с энергосбережением ~×7 и уменьшением занимаемой площади.
• Доступные технологии: коротковолновый ИК (проникновение 50–100 мкм), средневолновый ИК (поверхностный нагрев 5–10 мкм, высокий КПД), смеси IRC+IRM по необходимости.
• Контроль и мониторинг: быстрая модуляция мощности (время отклика 1–10 с), пирометрия в реальном времени, двусторонний нагрев для однородности на хрупких волокнах.
• Подход и сертификация: систематические испытания перед промышленной реализацией; указана ISO 9001.
