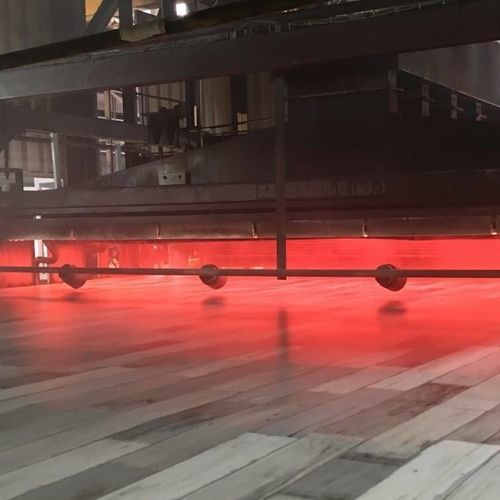

Туннельная печь

конвейернаясквознаядля сушки

Обзор
Sopara поставляет инфракрасные термические процессы и комплектные печи/туннели для производителей материалов для интерьера и строительства (напольные покрытия, гипсокартон, обшивки, фасады кухонь, декоративные элементы). Технологии включают коротковолновое, средневолновое и комбинированное ИК, а также компактные электрические печи для непрерывных проходных линий. Цель — оптимизация производительности, снижение энергопотребления и декарбонизация процессов.

Тепловые задачи

• Промышленные объемы и производительность: линии, производящие километры покрытий при >20 м/мин; любая потеря производительности ударяет по рентабельности.
• Контроль качества поверхности: точный контроль температуры для эффектов «дерево/камень/кожа», чтобы минимизировать брак и обеспечить стабильность отделки.
• Декарбонизация газовых процессов: замена длинных газовых печей компактными электрическими ИК‑решениями при сохранении технологических результатов.
• Рост производительности при минимальной занимаемой площади: добавление 1–2 м коротковолновых модулей на входе линии для увеличения вывода без капитального ремонта.

Тепловые решения Sopara
Sopara предлагает индивидуальные инфракрасные печи, комбинации короткой/средней волны, высокопроизводительные средневолновые излучатели и компактные электрические печи для замены газовых линий. Ключевые продуктовые семейства: RadiantLine™ излучатели, ThermalCore™ система управления и ThermalWorks™ инфракрасные печи и туннели. Услуги: лабораторные испытания, пилотные запуски и промышленная подготовка для безопасного переноса процессов.

Длина волны и инновации процесса
Коротковолновое ИК обеспечивает прямую проникающую способность (подходит для полупрозрачных изделий, проникновение >1 мм). Средневолновое ИК — поверхностный нагрев (микронный диапазон) для тиснения и каландрирования без воздействия на внутренние слои. Sopara подбирает и смешивает длины волн для оптимизации гелеобразования, тиснения и качества поверхности в процессе.

Применения (примеры для интерьера и строительства)

• Гелеобразование ПВХ напольных покрытий — нагрев сердцевины пластизоля в проходе для запуска гелеобразования за ~6–10 с при высоких скоростях линии.
• Тиснение и каландрирование ПВХ — поверхностный нагрев для создания текстур «дерево/камень/кожа» без размягчения нижних слоев.
• Сушка и отверждение красок на облицовках, черепице и дверных панелях — непрерывные линии 20–25 м/мин.
• Кухни и мебель: многозонное отверждение для деталей с переменной геометрией.
• Покрытие технических тканей — равномерная сушка для тентов, жалюзи и экранов.
• Предварительная сушка гипсокартона — коротковолновые модули на входе для ускорения предсушки и повышения пропускной способности.

Выбранные преимущества и показатели

• Полное гелеобразование за ~6–7 с при >20 м/мин на отработанных ПВХ образцах.
• Эффективность печи обычно 40–60% (против 15–25% для сопоставимой конвекционной печи).
• Пример замены: 7 м электрическая печь заменила 40 м газовую, потребление уменьшилось примерно в 7–8 раз.
• Увеличение производительности на 10–20% при установке коротковолновых модулей в 1–2 м входного пространства.
• Замены излучателей с экономией энергии >40% по сравнению с кварцевыми трубками в некоторых процессах.

Кейсы / Референции (кратко)

• ПВХ напольное покрытие — поставщик для крупных производителей: гелеобразование 6–7 с при >20 м/мин; эффективность печи 40–60%; производительность ×5 против нагнетательных печей.
• Промышленная декарбонизация — после НИОКР 7 м электрическая печь заменила 40 м газовую (пример: электрическая 400–450 кВт vs газ 2 500 кВт) с полной гелеобразованием после оптимизации.
• Энергоэффективность через замену излучателей — волнообразные лентовые HP средневолновые излучатели заменили кварцевые трубки, снизив мощность (пример 400 → 250 кВт, ~40% экономии).

Частые вопросы (подборка)

• Может ли инфракрасная печь заменить газовую печь на линии гелеобразования ПВХ? Да — после лабораторных испытаний и поэтапной квалификации Sopara фиксирует промышленные замены (например, 7 м электрическая вместо 40 м газовой).
• Какая ИК‑технология лучше для гелеобразования ПВХ? Исторически — средневолновая; но коротковолновая или комбинированная коротко/средневолновая эффективнее для полупрозрачного вспененного ПВХ.
• Можно ли увеличить производительность существующей линии? Да — коротковолновые модули у входа могут дать 10–20% прироста без серьёзных изменений.
• Какие выгоды от замены кварцевых трубок? Волнообразные лентовые HP средневолновые излучатели показывают 80–90% эффективность против кварца, снижая потребление более чем на 40% в некоторых случаях.
• Какую поддержку оказывает Sopara? Аудит, лабораторные испытания, пилот, промышленная подготовка, обучение персонала и предиктивное обслуживание.

Технические характеристики

• Продуктовые семейства / торговые наименования: ThermalWorks™ Infrared Ovens, RadiantLine™ Emitters, ThermalCore™ Control Intelligence.
• Типичные длины печей: примеры 2.5 м (комбинированный прототип SW+MW), 7 м электрическая (случай декарбонизации); упоминались замены 40 м газовых печей.
• Примеры установленной мощности: 700 кВт (комбинированный SW+MW 2.5 м; занимаемая площадь ~8–9 м²).
• Время обработки: гелеобразование ~6–7 с для отработанных PVC; прочие процессы 6–10 с.
• Скорости линий: примеры >20 м/мин (гелеобразование); лаковые линии 20–25 м/мин; приводились ускорения до 60–100 m/min.
• Энергия / эффективность: эффективность печи 40–60% vs 15–25% конвекция; эффективность излучателей 80–90% для волнообразных лентовых HP средневолновых по сравнению с кварцем.
• Проникающая способность: короткая волна >1 мм; средняя волна — поверхностный нагрев (несколько µm) для тиснения без деформации слоёв.
• Модульность: коротковолновые модули рассчитаны на размещение в 1–2 м у входа линии для ускорения предсушки и увеличения пропускной способности.
• Промышленная методология: аудит → лабораторные испытания → пилот → индустриализация → обучение → предиктивное обслуживание; ссылка на ISO 9001.
