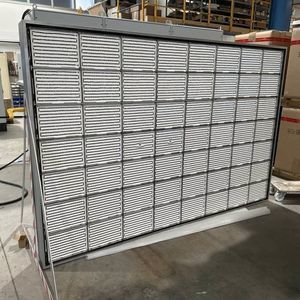

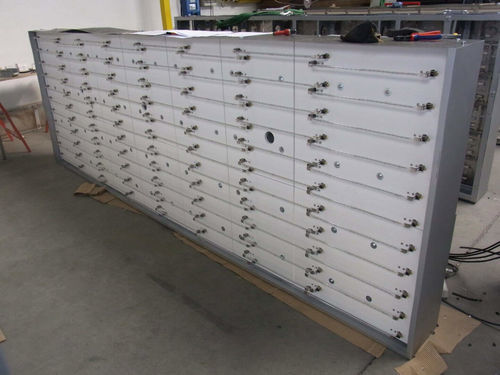

Инфракрасный излучатель

IRкоротковолновыйс круглой трубой

Обзор
Коротковолновая инфракрасная технология (коротковолновое IR) обеспечивает очень высокие контролируемые плотности мощности до 500 кВт/м². Кварцевые трубки, нагретые выше 2 000 °C, дают сверхбыстрый отклик (≈1 с) и глубокое проникновение в материалы, обеспечивая одновременный равномерный нагрев поверхности и сердцевины. КПД излучения высок (обычно 80–95 %), энергия передаётся продукту, а не обвязке оборудования.

Ключевые характеристики

• Время отклика: ≈1 с
• Диапазон плотности мощности: 5–500 кВт/м²
• КПД излучения: 80–95 %
• Максимальная температура кварцевой трубки: до ≈2 000 °C
• Подходит для высокоскоростных линий и процессов с переменной мощностью
• Излучатели проверены в >10 000 лабораторных испытаний

Преимущества

• Быстрый отклик, соответствующий высоким производственным скоростям
• Глубокое проникновение для толстых изделий, тяжёлых покрытий и термопластичных композитов
• Бездефектная сушка жидких покрытий при соответствующих плотностях (низкоплотный коротковолновый IR ≈ до 30 кВт/м²)
• Повышенная безопасность в средах с растворителями: кварцевая трубка ограничивает тепло, внешняя поверхность излучателя холоднее, чем у многих средневолновых излучателей
• Высокая эффективность передачи энергии снижает потери

Процессы и типовые применения

• Сушка красок и покрытий, полимеризация термореактивных смол, сушка чернил и тамподрук
• Напольные покрытия и тяжёлые покрытия (PVC, вспененный PVC, покрытые текстильные материалы)
• Автомобильная промышленность: нагрев перед штамповкой, повторный нагрев тяжёлых масс, обработка термопластичных композитов
• Целлюлозно‑бумажная промышленность: очень быстрая линейная сушка и полимеризация покрытий
• Применения, требующие высокой плотности мощности в короткие сроки

Отрасли

• Напольные покрытия / покрытые текстильные материалы
• Автомобильная промышленность
• Целлюлозно‑бумажная промышленность
• Пищевая промышленность и напитки (процессы IR‑сушки/отверждения)
• Аэрокосмическая отрасль / композиты
• Оборона & энергетика
• Строительство / дизайн интерьера
• Технические текстили

Конструкторские примечания и система

• Эффективна там, где другие длины волн недостаточны, особенно выше ≈100 кВт/м²
• Работа зависит от сочетания излучателя, системы регулирования и свойств материала
• Излучатели RadiantLine™ и шкафы ThermalCore™ разработаны для совместной работы с целью контролируемого нагрева поверхности и проникновения в глубину
• Излучатели проходят контроль качества и испытания перед отправкой (ISO 9001)

Технические характеристики

• Время отклика (инерция): ≈1 с
• Плотность мощности (номинал): 5–500 кВт/м²
• Максимальная указанная плотность: 500 кВт/м²
• КПД излучения: обычно 80–95 %
• Рабочая температура кварцевой трубки: до ≈2 000 °C
• Проникновение: значительно глубже, чем у средневолнового IR для многих материалов
• Типичная плотность для сушки без дефектов покрытий: до ≈30 кВт/м² (зависит от процесса)
• Лабораторная валидация: >10 000 тестов в ссылке
• Сертификация: ISO 9001
• Компоненты системы: RadiantLine™, ThermalCore™
