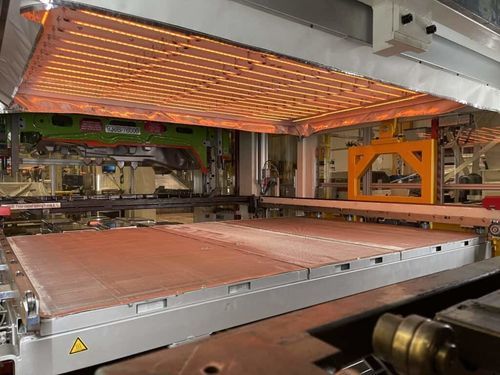

Печь с цепной линией

туннельнаядля сушкиварочная

Обзор
Инфракрасные печи и системы радиационного нагрева, предназначенные для автомобильной отрасли: сушка лакокрасочного покрытия, термокомпрессия/текстиль, обработка композитов и формование/пластикация. Индивидуальные решения, сборка и испытания на заводе, сертификация ISO 9001.

Ключевые преимущества

• Производительность и такт: сокращение времени цикла (напр.: экономия 10 с при цикле 60 с → +20% производительности).
• Энергетический контроль: низкоинерционное ИК, потребляющее энергию только при нагреве (измеренные экономии 30–50% в зависимости от применения; энергопотребление на деталь часто сокращается наполовину).
• Нулевой брак: многозонное управление и двухсторонний нагрев предотвращают почернение, деформацию или перегрев чувствительных деталей.
• Гибкость и универсальность: конструкции линий, способные обрабатывать широкий спектр деталей без переналадки.

Технологии и предлагаемые решения

• Излучатели RadiantLine™ и набор ИК‑излучателей (коротковолновое ИК, средневолновое ИК, длинноволновое ИК) подбираются в зависимости от продукта и процесса.
• Двухсторонний нагрев для существенного сокращения времени цикла (экономия 10–20 с на цикл для текстиля и панелей).
• Многозонное управление (по температуре, не по мощности): до 50 независимых зон на панели, двухсторонняя пирометрия и фиксация истории циклов.
• Шкафы управления ThermalCore™ для централизованного управления, синхронизации с ритмом линии и сохранения рецептур.
• Решения механической защиты и фильтрации (проволочная сетка и нержавеющая ткань) для снижения загрязнений и продления срока службы излучателей.
• Печи и туннели (включая полу‑подвижные арки, подвесные тележки), адаптированные для покраски, сборки, локального ремонта, термокомпрессии и композитов.
• Прогнозная техобслуживание: платформа ThermalCloud™ для супервизии, архивирования и обнаружения дрейфов.

Примеры промышленных применений

• Ремонт и отверждение лакокрасочного покрытия (туннели отверждения, полу‑арки, подвесные тележки).
• Покраска пластиковых деталей (контролируемое отверждение при 70–80 °C, регулирование с точностью до градуса).
• Термокомпрессия ковров и звукоизоляционных материалов (двухсторонний нагрев, сокращение времени цикла примерно на треть).
• Термокомпрессия и формование панелей из натуральных волокон, стекловолокна или полипропилена (циклы 35–40 с).
• Нагрев при намотке нитепрядения и последующее отверждение для резервуаров H₂, склейка стальных вставок и функционализация поддонов для батарей (циклы сокращены в 5 раз по сравнению с горячим воздухом).

Подход к проекту и внедрению

• Тепловой аудит существующих линий, испытания в реальных условиях у интегратора/производителя, пилотные этапы и индустриализация.
• Сборка и электрические испытания на заводе перед поставкой, тестированные модули, обслуживание спереди без разборки печи.
• Клиентские кейсы показывают: снижение потребления на деталь, рост производительности, уменьшение брака и развертывание на нескольких площадках.

Характеристики / технические параметры

• Отзывчивость коротковолнового ИК: время отклика 1–5 с (против ~300 с для высокоинерционных решений).
• КПД коротковолнового ИК: типично 80–90% (против 50–60% для кварцевого средневолнового ИК в зависимости от контекста).
• Энергопотребление: измеренные экономии 30–50%; потребление на деталь часто сокращается вдвое в зависимости от применения.
• Двухсторонний нагрев: дифференцированная мощность по сторонам, одновременная двухсторонняя пирометрия.
• Многозонное регулирование: до 50 независимых зон на панель; запись последних 20–30 циклов для обнаружения дрейфов.
• Указанные мощности и конфигурации в кейсах: средневолновое IR высокой мощности 2×65 kW/m² (исходное требование), альтернатива коротковолновое IR 2×40 kW/m² (работает примерно на 60% уставки в ходе испытаний).
• Пример размера управляемой панели: 2.5 m × 1.8 m, разбитая на 50 зон (пример внедрения).
• Типичные температуры отверждения (пластиковая краска): диапазон 70–80 °C.
• Типичные циклы: термокомпрессия 35–40 с; подтверждённые испытаниями приросты такта (напр.: циклы уменьшены в 5 раз для некоторых операций вместо горячего воздуха).
• Защита и надёжность: проволочная сетка + нержавеющая ткань сокращают ~95% отложений на нижних панелях, интервалы обслуживания увеличены (напр.: 6 месяцев в зависимости от условий эксплуатации).
• Сертификация и качество: решения соответствуют промышленным требованиям, заводская сборка и испытания, наличие сертификата ISO 9001.
