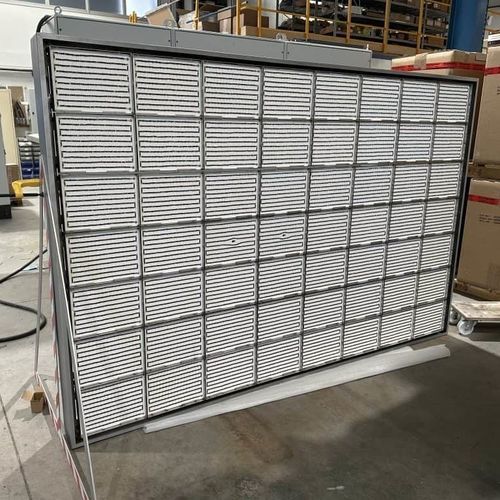

Печь с камерой

для нагревадля предварительного подогреваинфракрасная

Обзор
Промышленное решение-печь, разработанное для авиационно-космических применений, для ускорения индустриализации термопластичных композитов с помощью быстро реагирующего средневолнового инфракрасного нагрева с высокой пространственной однородностью. Ориентировано на сложные 3D-детали, переменные толщины и более высокие производственные скорости при обеспечении повторяемости, безопасности процесса и полной прослеживаемости.

Тепловые задачи для авиации

• Высокая точность: быстро нагревать при высокой температуре с равномерностью по каждой области детали.
• Сложность & адаптивность: 3D-геометрии, переменные толщины и композитные стеки требуют процессов, которые постоянно адаптируются.
• Ускорение производства: переход на термопласты требует сокращения циклов при сохранении качества.
• Безопасность и прослеживаемость: каждый цикл должен контролироваться, фиксироваться и быть воспроизводимым для программ с жёсткими требованиями к качеству.

Тепловой ответ Sopara & решения
Sopara предлагает интегрированный тепловой подход, сочетающий быстро реагирующие средневолновые ИК-излучатели, высокоплотные многозонные нагреватели и интеллектуальный шкаф управления. Решения верифицированы на критичных аэрокосмических материалах и промышленных скоростях производства для обеспечения точности, однородности и воспроизводимости.

Тепловые показатели (ключевые моменты)

• Нагрев Carbon-PEEK до 450°C.
• Однородность верифицирована ±10°C; ведутся работы по достижению ±5°C.
• Время цикла сокращено с ~20 минут до 5–10 минут в проверенных процессах.
• Снижение тепловых градиентов и дрейфа.
• Увеличение производительности до 4× по сравнению с устаревшими технологиями.

Средневолновое инфракрасное излучение: прямой перенос энергии
Более быстрые, стабильные и воспроизводимые циклы за счёт прямого поглощения материалом. Преимущества:

• Средневолновое ИК с низкой инерцией, пригодное для высоких температур.
• Прямое поглощение материалом (исключается неэффективный нагрев воздуха).
• Исключение охлаждающих воздушных потоков, несовместимых с требуемой однородностью.
• Быстрый целенаправленный перенос энергии, при этом энергия на деталь сокращена примерно в 4× по сравнению с некоторыми устаревшими системами.

Высокопроизводительные нагреватели — IRM HP Aero V5™
Патентованная архитектура инфракрасного нагрева, сочетающая термическую пикселизацию, устранение холодных зон и адаптацию к сложным 3D термопластичным преформам. Основные моменты:

• IRM HP Aero V5™: патентованное высокопроизводительное решение.
• 100% используемой поверхности за счёт устранения периферийных холодных зон.
• Миниатюризация высокоплотных нагревателей (до 132 зон/м²).
• Адаптация к сложным 3D преформам (длинные детали, переменная толщина).
• Миниатюризированные нагревательные панели (~0,7 м²) для локализованного высокоразрешающего нагрева.

Интеллектуальное управление — шкаф ThermalCore™
Многозонный контроль и надзор в реальном времени для точного регулирования мощности, прослеживаемости и мгновенного обнаружения дрейфа/отказа. Основное:

• Одновременное управление до 200 независимы зон.
• Динамическое регулирование мощности и интерфейс супервизии в реальном времени (контрольные петли).
• Автоматическое обнаружение отказа примерно за 10 секунд.
• Полная встроенная прослеживаемость с записью температурной кривой для каждой детали.

Применения в авиации
Решения для нагрева и формовки для широкого спектра авиационных применений, включая:

• Термопластические листы (Organosheet) — нагрев и предварительное формование.
• Переход от 2D к 3D — нагрев уложенных или сваренных преформов с последующим подогревом и уплотнением под давлением.
• ИК-предварительный нагрев изделий из термореактивных композитов (~60–70°C) перед штамповкой.
• Косметический ремонт краски и смолы как сопутствующие процессы.
• Зеркальная сварка термопластов — быстрое нагревание поверхности и немедленная сборка для формирования сварных швов.

Промышленные достижения & примеры клиентов
Sopara сообщает о внедрениях на авиационных производственных линиях с такими результатами, как индустриализация до 300 000 деталей/год в 3D термопластичных композитах, глобальное распространение IRM HP Aero V5™, верифицированная тепловая однородность при высоких температурах и документированная экономия энергии. Проекты варьируются от пилотных до полностью индустриализированных процессов с аудитами, тестированием и поэтапной валидацией.

Достоверность & развертывание
Сотрудничество с OEM и специализированными лабораториями, поэтапная методология (аудит, тесты, пилоты, индустриализация, обучение, предиктивное обслуживание). Решения внедрены у крупных производителей и поставщиков оборудования и основаны на многолетних Н&ИОКР и запатентованных инновациях.

Технические характеристики

• Максимальный нагрев материала: до 450°C (пример: Carbon-PEEK).
• Тепловая однородность: ±10°C верифицировано при 450°C, целевой показатель ±5°C.
• Типичные времена цикла: сокращение примерно с 20 мин до 5–10 мин в зависимости от применения.
• Увеличение производительности: до 4× по сравнению с устаревшими технологиями; на некоторых линиях возможно ~1 деталь каждые ~3 минуты.
• Термическая пикселизация: до 132 зон/м² (высокоплотные многозонные нагреватели).
• Возможности управления: до 200 независимо управляемых зон (ThermalCore™).
• Площадь нагревательных панелей: миниатюризированные панели примерно ~0,7 м².
• Энергоэффективность: прямой ИК‑перенос снижает энергию на деталь (аудиты сообщают об уменьшении до ~4× по сравнению с устаревшими системами).
