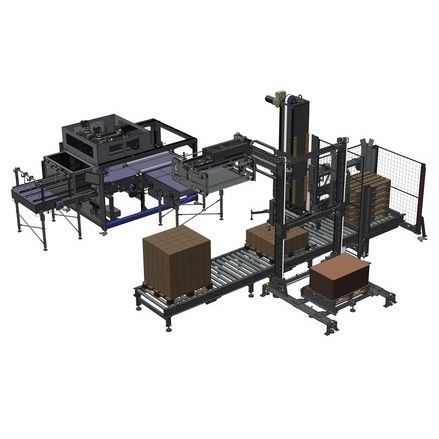

Система паллетизации послойно APS 3085

стойкаавтоматическаякартезианская

Обзор продукта
APS 3085 — одноколонная система паллетирования на основе движения по двум декартовым осям, предназначенная для паллетирования коробок, тюков, лотков и других распространённых упаковок. Система состоит из нескольких модулей, настраиваемых в соответствии с логистическими условиями на конце линии и требованиями к паллетированию. Ядро системы APS ERGON — модуль вертикальной оси (фиксированная колонна, поднимаемая только краном), вдоль которого перемещается горизонтальная рабочая балка на направляющих с циркулирующими шариками. По горизонтальной балке перемещается удерживающий рычаг с захватной головкой; она может комбинироваться с различными модулями.

Модули / стандартное и опциональное оборудование

• Модуль подачи продукции под 90° и система предварительного формирования слоя
• Паллетный модуль с макс. грузоподъёмностью 300 кг (стандарт). Макс. конфигурация: до 10 паллет высотой до 150 мм и нагрузкой до 30 кг/паллет. Паллетные модули с большей грузоподъёмностью доступны опционально
• Модуль вставки прокладок (опция): магазин прокладок и блок вставки с управляемыми осями
• Защитные ограждения
• Двойная подача с 90° системой формирования слоя: 2 резиновых ритм-ленты, 2 ленты подачи продукции и 1 односторонняя система трансляции для формирования рядов и слоёв
• Устройство переноса рядов: управляется двумя моторизованными планками (по одной на ряд) и лентой предварительного формирования слоя с двумя моторами
• Устройство поворота пакетов (опция): для поворота пакетов на входе в паллетайзер с использованием контрцилиндра или манипулятора
• Система подачи пустых паллет: роликовые конвейеры с макс. ёмкостью хранения 300 кг (большая ёмкость опционально) и/или общей высотой до 1800 мм
• Система подачи прокладок (опция): регулируемый модуль вставки с вакуумным захватом (4–8 регулируемых точек); автоматическая загрузка межслоевых прокладок доступна опционально
• Роликовый конвейер для паллет: окрашенная стальная рама, ролики Ø 76 мм, шаг 150 мм, привод цепью 5/8 дюйма; центральный привод электронно обратим; доступные длины: 1500 мм, 2000 мм, 2500 мм и 3000 мм

Работа и движение
Захватная головка снимает слои упаковок с конвейера на высоте оператора. Вертикальные перемещения балки и горизонтальные перемещения удерживающего рычага приводятся в действие бесщёточными моторами, обеспечивая точные и плавные траектории на всех этапах паллетирования. Входной конвейер для паллет формирует ряд совместно с трансляционной системой, которая односторонним движением способствует формированию слоя.

Пользовательский интерфейс и управление
Все операции контролируются удобной системой автоматизации и управления, обеспечивающей простую и эффективную эксплуатацию оператором. APS ERGON поставляется протестированным и при необходимости полностью собранным и кабелизированным, с коротким временем пуска через стандартные разъёмные кабели и подключение fieldbus sercos к центральному модулю.

Преимущества

• Компактная и эргономичная конструкция: экономия места на линии розлива/упаковки и безопасный доступ для эксплуатации, очистки и обслуживания
• Операционная гибкость: множественные схемы паллетирования и широкая возможность кастомизации под смену формата, смену продукта и планировку завода
• Быстрые и точные движения: оси управляются бесщёточными моторами для высокой динамики и точности
• Низкие эксплуатационные расходы и уменьшенное обслуживание: оптимизация TCO (Total Cost of Ownership)
• Экологичность: использование ICOS-моторов с встроенным сервоприводом для упрощения проводки, повышения энергоэффективности, снижения шума и износа деталей

Поддерживаемые форматы паллет
Работает с европаллета 800x1200 мм и 1000x1200 мм (другие форматы по запросу).

Характеристики / технические спецификации

• Модель: APS 3085 ERGON Series
• Скорость (PPM): 85
• Применение: паллетирование коробок, тюков, лотков и аналогичных упаковок
• Архитектура системы: одноколонная с вертикальной фиксированной колонной и горизонтальной балкой на шарикоподшипниковых направляющих
• Двигатели для осей: бесщёточные моторы (горизонтальная балка и удерживающий рычаг)
• Энергоэффективные моторы: ICOS-моторы с встроенным сервоприводом
• Макс. нагрузка стандартного паллетного модуля: 300 кг (опционально модули с большей ёмкостью)
• Магазин пустых паллет: ёмкость до 300 кг и/или общая высота до 1800 мм
• Формирование слоя: 2 резиновых ритм-ленты + 2 ленты подачи продукции + 1 односторонняя система трансляции
• Перенос рядов: две моторизованные планки и лента предварительного формирования слоя с двумя моторами
• Вставка прокладок: опция, вакуумный захват регулируемый 4–8 точек; автоматическая подача опциональна
• Роликовый конвейер для паллет: ролики Ø 76 мм, шаг 150 мм; привод цепью 5/8 дюйма; длины 1500 / 2000 / 2500 / 3000 мм
• Форматы паллет: 800x1200 мм и 1000x1200 мм (прочие размеры по запросу)
• Условия поставки: модули протестированы и поставляются полностью собранными и кабелизированными согласно спецификациям
