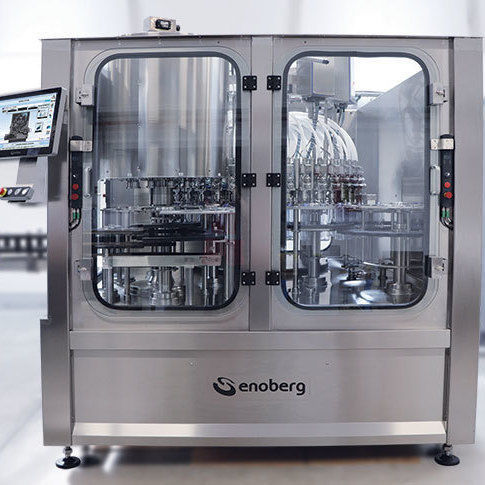

Автоматическая наполнительная машина HEVFe

для бутылок из ПЭТФдля напитковдля жидкостей

Обзор продукта
Серия HEVFe — электронные объёмные разливочные системы, предназначенные для объёмного розлива плоских продуктов в PET‑бутылки в соответствии со стандартами HYPER CLEAN. Машины модульные, компактные и спроектированы для соблюдения гигиены, простой очистки и обслуживания.

Основные характеристики

• Высокоточный расходомер для каждого разливочного клапана
• Упрощённый клапан с уменьшенным количеством уплотнений и двухступенчатым заполнением (медленно + быстро)
• Отсутствие контакта между клапаном и бутылкой в процессе заполнения (neck handling)
• Сменные наконечники клапанов для разных продуктов
• Конструкция, снижающая время и стоимость обслуживания

Базовая версия — стандартное оснащение

• 18" HMI с управлением рецептами
• Параметры формата настраиваются напрямую через HMI
• Быстрая смена направляющих бутылок без инструментов
• Ручные макет‑бутылки для очистки/санитарной обработки (автопозиционирование по запросу)
• Насос продукта для поддержания постоянного давления при наполнении
• Компактная сварная рама для экономии места и уменьшения транспортного объёма

Версии и комбинации
Доступны в разных размерах и конфигурациях: разлив/укупорка, ополаскиватель/разлив/укупорка или конфигурация ECOBLOC®, где блок разлива‑укупорки ENOBERG интегрирован со стрейч‑блоу формовщиками SMI.

ДИАПАЗОН ПРОИЗВОДСТВА
ПРОДУКТ | СКОРОСТЬ (bph) | РЕФЕРЕНЦИЯ
Питьевая вода | 1 000 – 55 000 | 0,5 L
Уксус | 1 000 – 46 000 | 1 L
Сок | 1 000 – 50 000 | 0,5 L
Моющее средство | 1 000 – 48 000 | 0,75 L

ПРОЧИЕ ДАННЫЕ
Объём бутылок: 0,2–12 L (HC)
Скорость производства: 1 000–55 000 bph
Клапанов для розлива: 9–96
Обрабатываемые крышки: пластиковая резьбовая, нажимная крышка
Диаметр бутылки: 44–125 мм (215 мм HC)
Высота бутылки: 160–340 мм
Обработка бутылок: Neck Handling (захват за горлышко, без контакта клапан/бутылка)
Панель оператора: 18" сенсорный HMI

Рабочий процесс

• 1. ПОДАЮЩИЙ КОНВЕЙЕР: PET‑бутылки подаются пневматическим транспортером; пневматический заслон регулирует подачу на первую звёздочку.
• 2. ПЕРЕДАЧА: ВХОД - ОПОЛАСКИВАТЕЛЬ: Звёздочка с захватом за горлышко переносит бутылки к карусели ополаскивания.
• 3. ОПОЛАСКИВАНИЕ: Резиновый захват переворачивает бутылку для выравнивания горлышка с соплом; подаётся вода или воздух; каждая турель оснащена системой "no bottle‑no spray".
• 4. ПЕРЕДАЧА: ОПОЛАСКИВАТЕЛЬ – РАЗЛИВ: Передача на разливную карусель посредством звёздочки с захватом за горлышко.
• 5. РАЗЛИВ: Захват удерживает бутылку под клапаном; разлив осуществляется без контакта клапан/бутылка. Продукт подаётся насосом из внешнего резервуара. Электронный объёмный разлив с магнитными расходомерами (EVF) для проводящих продуктов или Coriolis (EMF) для непроводящих; измерение и импульсный учёт управляют закрытием клапана; каждая станция защищена системой "no bottle‑no fill".
• 6. ПЕРЕДАЧА: РАЗЛИВ – УКУПОРКА: Наполненные бутылки переводятся на турель укупорки через звёздочку.
• 7. УКУПОРКА: Крышки подаются звездочкой pick‑and‑place; укупорочные головки устанавливают крышки вращением или давлением в зависимости от типа; предусмотрена защита "no bottle‑no cap".
• 8. ВЫГРУЗНОЙ КОНВЕЙЕР: Готовые бутылки выводятся посредством пневматического конвейера с автоматической регулировкой высоты.

Технические данные

• Преимущества: Модульная настраиваемая конструкция; компактный модуль разлива, минимизирующий число звёздочек и упрощающий доступ для обслуживания и очистки; гигиеничный дизайн снижает риск контаминации.
• Стандартное оборудование: Ограждение из закалённого стекла; контактные детали из AISI 316; 18" HMI; преднастроенные рецепты; детали для быстрого смены бутылок; расходомер у каждого клапана; лёгкосервисируемый клапан из AISI 316; электронная система разлива; автоматические CIP‑циклы.
• Опции: Верхнее покрытие; ламинарный поток для создания избыточного давления в рабочей зоне; подача стерильного воздуха от корпуса клапана в процессе разлива; автоматическое позиционирование макет‑бутылок.
• Спецификации: Серия/Модель: HEVFe; Диапазон бутылок: 0,2–12 L (HC); Производительность: 1 000–55 000 bph; Клапаны: 9–96; Панель: 18" HMI; Технология разлива: EVF (магнитный) или EMF (Coriolis).
