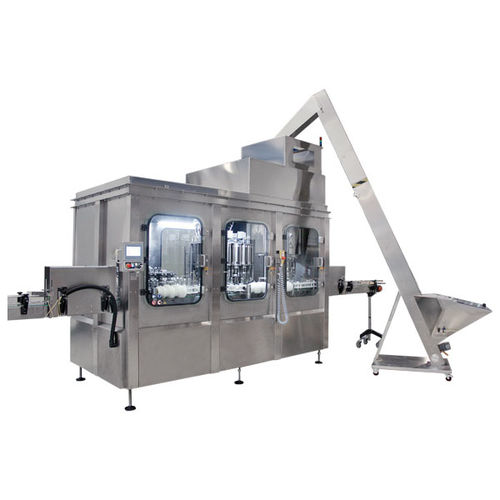

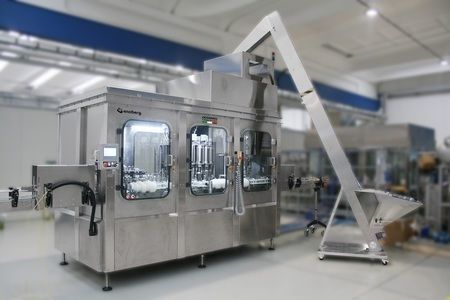

Автоматическая наполнительная машина HEVS

для бутылокдля пластиковых бутылокдля бутылок из ПЭТФ

Обзор продукта
Серия HEVFe, спроектированная по стандартам HYPER CLEAN, выполняет точную электронную объёмную розливку неподгазированных продуктов в PET‑бутылки. Каждому заливному клапану соответствует собственный расходомер для обеспечения заданного объёма.

Ключевые характеристики

• Высокоточный расходомер у каждого заливного клапана;
• Упрощённый клапан с меньшим количеством уплотнений и двухступенчатой заливкой (медленная/быстрая);
• Отсутствие контакта между клапаном и бутылкой при заливке;
• Сменные наконечники клапанов для разных типов продуктов;
• Конструкция, упрощающая обслуживание и уменьшающая время простоя.

Комплектация базовой версии

• 18" HMI сенсорный экран с предустановленными рецептами;
• Параметры формата настраиваются напрямую через HMI;
• Быстрая смена направляющих бутылок без инструмента;
• Ручные макеты бутылок для очистки (автоматические по запросу);
• Насос подачи продукта для поддержания постоянного давления при заливке;
• Компактная рама для экономии места и снижения транспортных затрат.

Доступные версии
Машины предлагаются в нескольких размерах и конфигурациях: ополаскиватель/заливщик/укупорщик, заливщик/укупорщик или интегрированные решения ECOBLOC®, объединяющие блок заливщика‑укупорщика с выдувной формовкой.

ДИАПАЗОН ПРОИЗВОДСТВА
ПРОДУКТ | СКОРОСТЬ (bph) | РЕФЕРЕНЦИЯ
Негазированная вода | 1.000–55.000 | 0,5 L
Уксус | 1.000–46.000 | 1 L
Сок | 1.000–50.000 | 0,5 L
Моющие средства | 1.000–48.000 | 0,75 L

Прочие данные
Параметр | Значение
Ёмкость бутылок | 0,2 ÷ 12 L (версия HC)
Скорость производства | 1.000 ÷ 55.000 bph
Заливные клапаны | 9 ÷ 96
Типы крышек | Пластиковая резьбовая крышка, крышка-пресс
Диаметр бутылки | 44 ÷ 125 мм (215 мм HC)
Высота бутылки | 160 ÷ 340 мм
Обработка бутылки | Захват за горлышко (neck handling)
Панель оператора | 18" сенсорный HMI

Работа и технология заливки
Система использует электронную объёмную заливку с магнитными расходомерами (EVF) для проводящих продуктов или массовыми расходомерами по принципу Кориолиса (EMF) для непроводящих. Каждый клапан оснащён датчиком, считающим импульсы и перекрывающим клапан при достижении заданного объёма. Каждая башня имеет систему "no bottle - no fill". Продукт подаётся из внешнего бака через насос.

Преимущества

• Модульная структура, возможна кастомизация;
• Компактный модуль заливки минимизирует количество звездочек передачи и облегчает доступ для обслуживания;
• Низкие эксплуатационные и обслуживающие расходы;
• Низкий риск контаминации и высокий уровень гигиены;
• Хорошее соотношение цена/производительность.

Стандартные аксессуары

• Ограждение из закалённого стекла;
• Детали, контактирующие с продуктом, из AISI 316;
• 18" сенсорный HMI;
• Предустановленные рецепты для быстрого программного переналадки;
• Детали для быстрой переналадки бутылок;
• Расходомер у каждого заливного клапана;
• Удобные в обслуживании AISI 316 заливные клапаны;
• Электронная система заливки;
• Автоматические CIP‑циклы очистки.

Опции

• Верхнее покрытие;
• Ламинарный поток для создания избыточного давления в рабочей зоне;
• Подача стерильного воздуха из корпуса клапана во время заливки;
• Автоматическое позиционирование макетов бутылок.

Технические характеристики

• Модель / серия: HEVFe
• Ёмкость бутылок: 0,2 – 12 L (версия HC)
• Скорость производства: 1.000 – 55.000 bph (в зависимости от продукта)
• Заливные клапаны: 9 – 96
• Технология заливки: электронная объёмная (EVF) или массовая (EMF, Кориолис)
• Материалы, контактирующие с продуктом: AISI 316
• Обработка бутылок: neck handling (без контакта клапан‑бутылка)
• Панель оператора: 18" HMI
• Очистка: автоматические CIP‑циклы
