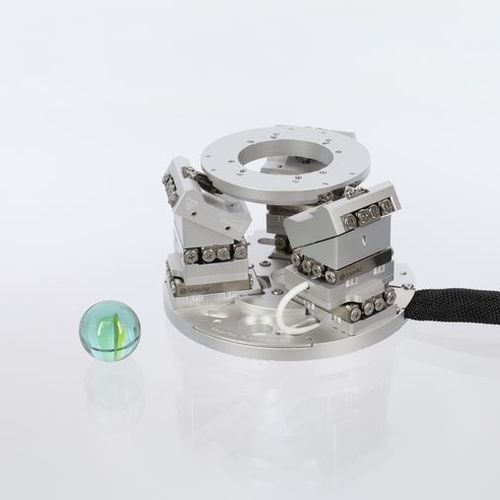

Многоосевая система нанопозиционирования SMARPOD 70.42

шестиногаяс параллельной кинематической схемойумная

Малогабаритный SMARPOD 70.42 - это самая компактная система с диаметром основания всего 70 мм и весом всего 200 г. SMARPOD 70.42 - самая маленькая система перемещения в виде гексапода с диаметром опорной плиты всего 70 мм. Несмотря на свою компактность, это надежная и точная система, способная выдерживать полезную нагрузку до 5 Н и позиционироваться с диапазоном перемещения 11 мм по осям X и Y. Значения для вращательного перемещения указаны для точки поворота на поверхности верхней плиты. Габаритные размеры всей системы могут быть больше для различных поз. Для получения дополнительной информации см. модель CAD в зоне загрузки. Повторяемость измеряется на высоте около 20 мм над верхней пластиной каждой системы, во всем диапазоне перемещений и для одной степени свободы за один раз. Значения могут быть лучше для более коротких диапазонов перемещения. Технические характеристики Перемещение [ - 22 (Θx); 23 (Θy); 31 (Θz) Макс. Нормальное усилие [N] - 5 Макс. Горизонтальное усилие [Н] - 2,5 Размеры Базовая плита [мм] - Ø 70 Высота платформы над землей [мм] - 42 Вес [г] - 200 Замкнутый контур Типы датчиков - SC Наименьший инкремент [нм] - 1 Наименьший инкремент [мк - 3 Однонаправленная повторяемость MCS2 [нм] - ± 50 Опции Варианты вакуума - HV (1E-6 мбар); UHV (1E-11 мбар)
