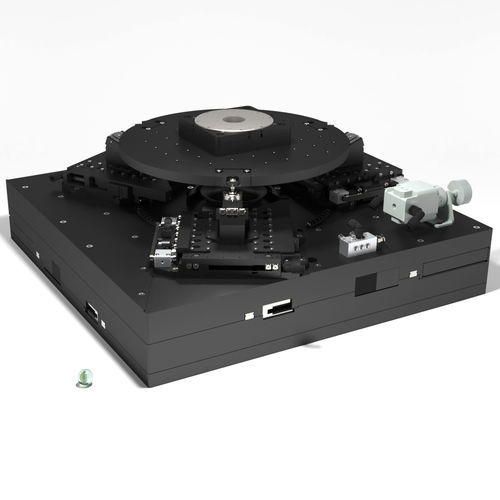

Система позиционирования тренога TRIPOD 400-6DoF

XYZ6 осейлинейная

TRIPOD 400-6DoF имеет шесть степеней свободы и полностью основан на высокоточных электромагнитных прямых приводах SMARSHIFT. TRIPOD 400-Core основан на трех этапах MLS-92122, обеспечивающих движения Z, Rx и Ry. Два позиционера MLL-400 и один MR-9222 дополняют систему, обеспечивая степени свободы по осям X, Y и Rz. TRIPOD 400-6DoF впечатляет большим диапазоном перемещения в плоскости XY и динамическими характеристиками. Кроме того, он позволяет работать с большими нагрузками (до 6 кг) даже при высоких скоростях. Система оснащена регулируемой компенсацией силы веса и пневматическими тормозами, обеспечивающими стабильность положения даже при отключении питания и экстренном торможении. Для обеспечения широкого спектра применения мы предлагаем индивидуальные опции для верхней плиты (отверстия, шаблоны отверстий и т.д.). Значения для вращательного движения указаны для точки поворота на поверхности верхней плиты. Габаритные размеры всей системы могут быть больше для различных поз. Для получения дополнительной информации см. модель CAD в области загрузки. Повторяемость измеряется на высоте около 20 мм над верхней пластиной каждой системы, во всем диапазоне перемещений и для одной степени свободы за один раз. Значения могут быть лучше для более коротких диапазонов перемещения.
