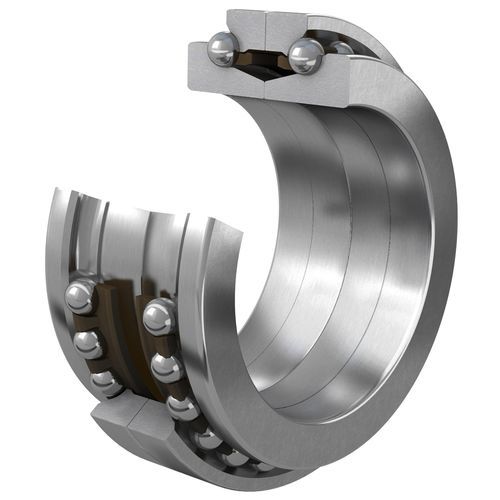

Упорный шарикоподшипник с наклонным контактом BTW series

двунаправленныйс двумя рядами шариковсталь

Двунаправленные радиально-упорные шарикоподшипники SKF предназначены для осевой фиксации валов шпинделей в обоих направлениях. Эти подшипники предназначены для установки в комбинации с цилиндрическими роликоподшипниками серий NN 30 K или N 10 K в одном отверстии корпуса (рис. 1). Такая комбинация подшипников упрощает механическую обработку отверстия в корпусе. Двунаправленные радиально-упорные шарикоподшипники изготавливаются с теми же номинальными размерами отверстия и наружного диаметра, что и соответствующие цилиндрические роликоподшипники. Однако допуск на наружный диаметр шайб корпуса в сочетании с диаметром отверстия корпуса и геометрическими допусками, рекомендуемыми для сверхточных цилиндрических роликоподшипников при легкой и нормальной нагрузке и вращающейся нагрузке на внутреннее кольцо (допуски на посадочные места для стандартных условий), приводят к появлению соответствующего радиального зазора в отверстии корпуса. Этот зазор достаточен для предотвращения действия радиальных нагрузок на упорный подшипник при условии, что его наружное кольцо не зажато в корпусе в осевом направлении. Характеристики изделия Конструкции и варианты исполнения Маркировка подшипников Данные о подшипниках Предварительный натяг, зазор и жесткость Нагрузки Достижимые частоты вращения Монтаж Система обозначений
