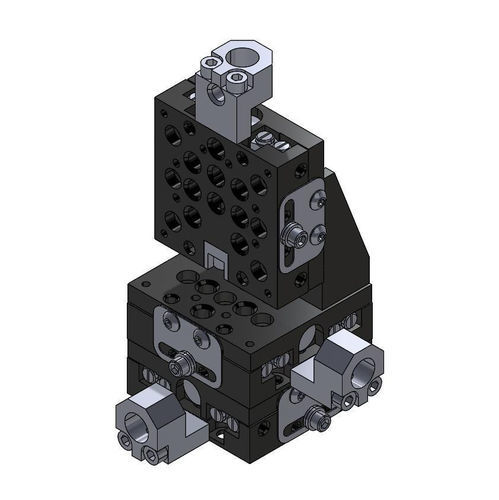

Пластина нанопозиционирования XY 50.5cr

XYZ2 осикомпактная

Крестовая роликовая платформа серии 50.5cr - это самая тонкая линия, доступная на рынке, разработанная для приложений, где пространство или высота критичны. Ее тонкий профиль делает ее идеальной для компактных установок, и она доступна в версиях с осями X, XY или XYZ в трех размерах. Каждая ось оснащена не влияющим фольговым замком, обеспечивающим стабильность начальной настройки, с соответствующими монтажными отверстиями на противоположной стороне для гибкого доступа. В зависимости от требуемой чувствительности, платформа может быть оснащена регулировочными винтами 8-80TPI или 8-100TPI, или микрометрами SM-1. Угловые кронштейны включены в сборки и могут быть приобретены отдельно.

Особенности продукта

• Низкопрофильный дизайн
• Не влияющий замок
• Высоконагруженные крестовые роликовые подшипники
• Доступны версии, совместимые с вакуумом

Технические характеристики

• Диапазон перемещения: 0,5 дюйма (12 мм)
• Максимальная нагрузка по горизонтальной оси: 5 фунтов
• Максимальная нагрузка по вертикальной оси: 2 фунта
• Разрешение:
  • Регулировочный винт 80TPI: 5 мкм
  • Регулировочный винт 100TPI: субмикронное

Опции

• Оси регулировки: X, X-Y, X-Y-Z
• Рука: ПРАВАЯ, ЛЕВАЯ
• Единицы измерения: МЕТРИЧЕСКИЕ, ИМПЕРСКИЕ

Характеристики / Технические спецификации

• Серия: 50.5cr
• Артикул: 50.5CR SERIES
• Доступные конфигурации осей: X, XY, XYZ
• Совместимость регулировочных винтов: 8-80TPI, 8-100TPI, микрометры SM-1
• Угловые кронштейны включены в сборки
