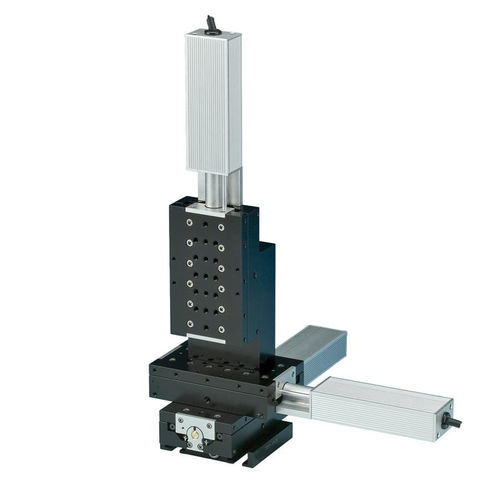

Линейный координатный стол 7700

поступательного перемещениямеханизированныйс перекрестными роликами

Моторизованная платформа перемещения серии 7700 разработана для обеспечения исключительно плавного линейного перемещения благодаря перекрестным роликовым подшипникам. Это интегрированная версия платформы перемещения серии 1700 с перекрестными роликами, использующая прецизионный предварительно нагруженный ходовой винт для обеспечения работы без дрейфа. Высокоскоростные версии доступны по запросу. Платформа управляется контроллерами серии e и MC2010 через замкнутый интерфейс между контроллером и энкодером двигателя, обеспечивая высокое разрешение и повторяемое позиционирование. Сцепление энкодера также позволяет использовать цифровой дисплей DR1000 для повторных или относительных требований к позиционированию.

Особенности продукта

• Быстрое позиционирование 1,7 мм/секунда
• Тихо работающие двигатели постоянного тока
• Поворотное монтажное основание
• Версии, совместимые с вакуумом, доступны по запросу

Технические характеристики

• Максимальная нагрузка по горизонтальной оси: 10 lbs
• Максимальная нагрузка по вертикальной оси: 4 lbs
• Ход: 50 мм
• Люфт: < 5 µm
• Точность от точки к точке: ± 2 µm

Характеристики / Технические спецификации

• Интегрированная версия платформы перемещения серии 1700 с перекрестными роликами
• Прецизионный предварительно нагруженный ходовой винт для работы без дрейфа
• Замкнутое соединение для разрешения 0,2 µm и 0,1 µm (в зависимости от контроллера)
• Совместимость с цифровым дисплеем DR1000
• Опции для осей регулировки: X, X-Y, X-Y-Z
• Опции для праворукости: ПРАВАЯ, ЛЕВАЯ
• Опции для единиц измерения: МЕТРИЧЕСКАЯ, ИМПЕРСКАЯ
