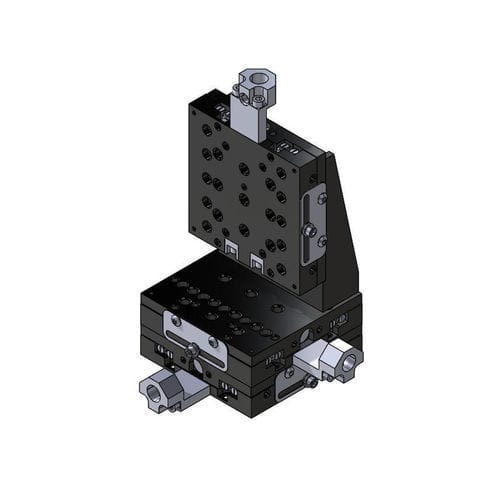

Координатный стол XY 100.5cr

XYZс линейным двигателем1 ось

Серия 100.5cr представляет собой самую тонкую линию перекрестных роликовых платформ на рынке сегодня. Их тонкий дизайн идеально подходит для приложений, где пространство или высота критичны. Все три размера доступны в версиях с осями X, XY или XYZ. Каждая ось имеет не влияющий фольговый замок, который практически гарантирует, что первая настройка будет последней. Фольговый замок имеет соответствующие монтажные отверстия на противоположной кромке для максимальной гибкости доступа. В зависимости от чувствительности настройки, с этими платформами могут использоваться регулировочные винты 8-80TPI или 8-100TPI, или микрометры SM-1. Угловые кронштейны включены в сборки и могут быть приобретены отдельно.

Особенности продукта

• Низкопрофильный дизайн
• Не влияющий замок
• Высоконагруженные перекрестные роликовые подшипники
• Доступны версии, совместимые с вакуумом

Технические характеристики

• Диапазон перемещения: 1,0 дюйма (25,4 мм)
• Максимальная нагрузка по горизонтальной оси: 10 фунтов
• Максимальная нагрузка по вертикальной оси: 4 фунта
• Разрешение:
• С регулировочным винтом 80TPI 5µm
• С регулировочным винтом 100TPI субмикронное

*Минимальное контролируемое движение*: ОСНОВАНО НА 1° ВРАЩЕНИЯ РЕГУЛИРОВОЧНОГО ВИНТА

Характеристики / Технические спецификации

• Серия: 100.5cr
• Доступные оси: X, XY, XYZ
• Совместимость регулировочных винтов: 8-80TPI, 8-100TPI, микрометры SM-1
• Угловые кронштейны включены в сборки
• Монтажные отверстия для гибкости доступа
