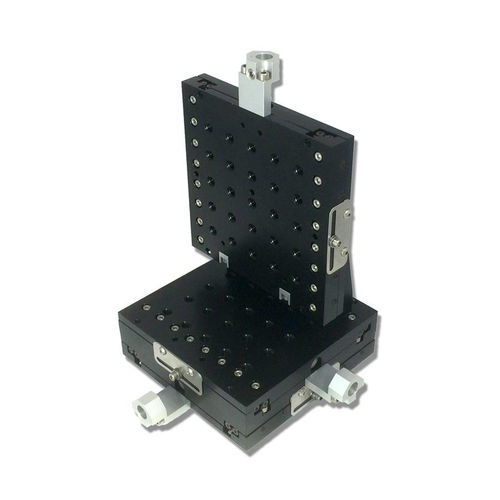

Координатный стол XY 150.5cr

XYZс линейным двигателем2 оси

Серия 150.5cr представляет собой самую тонкую линию перекрестных роликовых платформ на рынке сегодня. Их тонкий дизайн идеально подходит для приложений, где пространство или высота критичны. Все три размера доступны в версиях с осями X, XY или XYZ. Каждая ось имеет не влияющий фольговый замок, который практически гарантирует, что первая настройка будет последней. Фольговый замок имеет соответствующие монтажные отверстия на противоположной стороне для максимальной гибкости доступа. В зависимости от чувствительности настройки, с этими платформами могут использоваться регулировочные винты 8-80TPI или 8-100TPI, или микрометры SM-1. Угловые кронштейны включены в сборки и могут быть приобретены отдельно.

Особенности продукта

• Низкопрофильный дизайн
• Не влияющий замок
• Высоконагруженные перекрестные роликовые подшипники
• Доступны версии, совместимые с вакуумом

Технические характеристики

• Диапазон перемещения: 1,0 дюйм (25,4 мм)
• Максимальная нагрузка по горизонтальной оси: 15 фунтов
• Максимальная нагрузка по вертикальной оси: 6 фунтов
• Разрешение:
  • Регулировочный винт 80TPI: 5µm
  • Регулировочный винт 100TPI: субмикронный

*Минимальное контролируемое движение*: ОСНОВАНО НА 1° ВРАЩЕНИЯ РЕГУЛИРОВОЧНОГО ВИНТА

Характеристики / Технические спецификации

• Серия: 150.5cr
• Доступные оси: X, XY, XYZ
• Опции регулировочных винтов: 8-80TPI, 8-100TPI
• Совместимые микрометры: SM-1
• Угловые кронштейны: включены в сборки, также доступны отдельно
• Фольговый замок: не влияющий, с соответствующими монтажными отверстиями для гибкости
