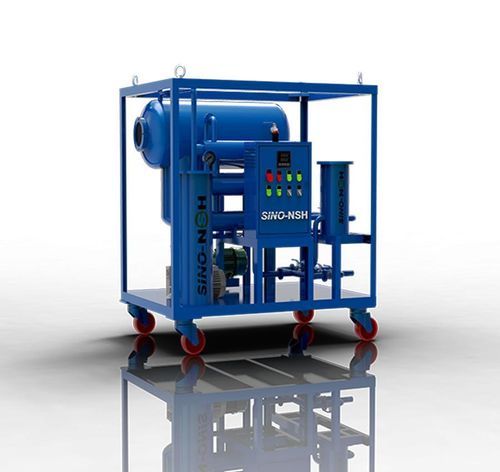

Система очистки для масла NSH-VF series

экономичнаядля использования в промышленности

Обзор
NSH-VF — одноступенчатый вакуумный очиститель масла, разработанный как экономичное решение для обработки изоляционных масел в силовых трансформаторах. Удаляет влагу, растворённые газы и твёрдые частицы, восстанавливая диэлектрические свойства. Высокая эффективность очистки и простота эксплуатации; доступны стационарные и мобильные исполнения.

Применение
Используется для продления срока службы изоляционного масла в трансформаторах, выключателях, дросселях, регуляторах напряжения и распределительном оборудовании, а также для закачки изоляционного масла в трансформаторы. В агрегатах могут применяться регенераторы для улучшенной обезжиривающей очистки, обесцвечивания и удаления диэлектрических и кислотных загрязнений. Пробивное напряжение может увеличиваться примерно с 15 кВ до 65 кВ после обработки.

Преимущества очистителя трансформаторного масла

• Удаляет растворённую влагу из трансформаторного масла
• Снижает содержание горючих растворённых газов и растворённого кислорода
• Повышает диэлектрическую прочность и изоляционные свойства масла
• Улучшает коэффициент мощности трансформатора
• Продлевает срок службы масла и интервалы обслуживания
• Повышает надёжность и эксплуатационную готовность трансформатора

Параметры масла после очистки
Диэлектрическая прочность (BDV): кВ ≥60
Содержание воды: ppm ≤7
Содержание газов: % ≤0.1
Размер частиц примесей: μm ≤5

Технические характеристики машины (выбранные параметры по моделям)
Параметр / Столбцы значений: VF-10 | VF-20 | VF-30 | VF-50 | VF-100
Производительность, литров/час: 600 | 1200 | 1800 | 3000 | 6000
Мощность нагрева, кВт: 9 | 15 | 24 | 36 | 60
Суммарная мощность, кВт: 11 | 17 | 26 | 39 | 65
Электропитание: полностью настраиваемое
Диаметр входа, мм: 25 | 25 | 25 | 32 | 40
Диаметр выхода, мм: 25 | 25 | 25 | 32 | 40
Габариты (без прицепа) длина, мм: 1300 | 1400 | 1400 | 1400 | 1550
Габариты (без прицепа) ширина, мм: 900 | 900 | 900 | 900 | 1550
Габариты (без прицепа) высота, мм: 1300 | 1300 | 1300 | 1700 | 1850
Вес (без прицепа), кг: 300 | 330 | 350 | 400 | 650

Условия эксплуатации и примечания
Варианты напряжения: 380 V (50 Hz), 380 V (60 Hz), 400 V (60 Hz), 415 V (50 Hz), 415 V (60 Hz), 220 V (60 Hz), 460 V (60 Hz) и т.д. Конструкция обеспечивает работоспособность при температуре окружающей среды от -20 °C до 55 °C.

Доступные исполнения

• Стационарная станция, мобильный вариант на четырёх колёсах, мобильный вариант с прицепом
• Стандартный корпус, закрывающий тип для стеллажей и взрывозащищённый вариант
• Доступны различные цвета

Также называется
Вакуумный дегидратор; Вакуумная система очистки; Дегазация масла; Регенерация; Переработка

Технические характеристики

• Brand Name: Sino-NSH
• Серия: VF
• Обрабатываемое масло: изоляционное масло (трансформаторное масло)
• Функция: обезвоживание, дегазация, удаление примесей
• Расход: 600–6000 L/h (зависит от модели)
• Пример электропитания: 380 VAC / 3 фазы / 50 Hz (или настраиваемое)
• Пример срока поставки: 10 рабочих дней
• Пример производственной мощности: 50 комплектов в месяц
