Система очистки для масла NSH-VFD-A

для использования в промышленности

Заголовок
Очиститель трансформаторного масла NSH-VFD-A, двухступенчатый вакуум, 1 800–18 000 л/ч

Обзор
NSH-VFD-A — полностью автоматический очиститель с двухступенчатой вакуумной системой для силовых трансформаторов, пригодный для всех изоляционных масел. Удаляет влагу, растворённые газы, частицы, органические кислоты, шламы, смолы и диссоциированный углерод. Поддерживаются индивидуальные решения.

Общие сведения
Под воздействием тепла и электрического поля изоляционное масло может содержать следы воды, газы и твёрдые загрязнения. NSH-VFD-A регенерирует и активирует ухудшенное трансформаторное масло, удаляя влагу, газы и механические примеси, а также устраняя органические кислоты, шламы, смолы и диссоциированный углерод, которые трудно удалить стандартными установками. После обработки масло может соответствовать требуемым стандартам и сроку службы нового изоляционного масла.

Описание
Установка является полностью автоматическим блоком дегидратации и дегазации, который можно адаптировать под эксплуатационные и функциональные требования конечного пользователя. Применяется ПЛК (программируемый логический контроллер) и набор приборов, сигнализаций и блокировок для автоматической работы с возможностью ручного управления отдельных функций. Индикаторы показывают состояние ключевых компонентов и аварийные сигналы.

Доступные испытательные приборы

• Содержание влаги до и после обработки
• Реальный расход и общий обработанный объём
• Мониторинг давления
• Онлайн-контроль содержания частиц
• Температура масла на входе и выходе
• Счётчик рабочих циклов
• Мониторинг состояния всех компонентов
• Индикатор засорения фильтра

Данные масла до и после

• Напряжение пробоя: до 25 kV → после ≥75 kV
• Удаление влаги: до 50–100 ppm → после < 3–5 ppm
• Размер частиц (тонкость фильтра): до видимые → после < 1 μm
• Содержание газа: до < 10% об. → после < 0.1% об.

Варианты исполнения

• Базовая рама на роликах
• Металлический кожух на роликах
• Металлический кожух на одноосном прицепе

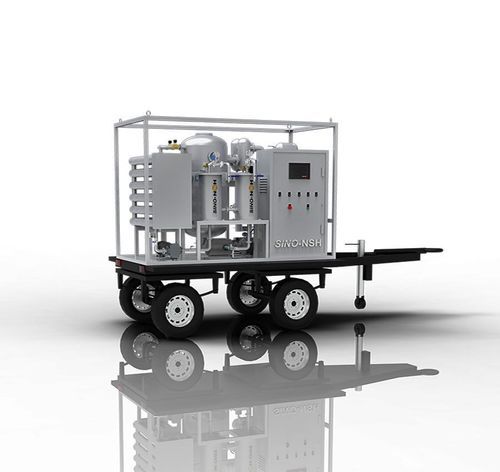

• Базовая рама на двухосном прицепе
• Металлический кожух на двухосном прицепе
• Металлический кожух и операторская на двухосном прицепе

Также называется
Вакуумный осушитель, вакуумная система очистки, дегазация масла, регенерация масла, переработка масла

Технические характеристики

• Brand Name: Sino-NSH
• Модель / Серия: VFD (NSH-VFD-A)
• Обрабатываемое масло: изоляционное масло (трансформаторное масло)
• Функции: дегидратация, дегазация, удаление примесей; устранение органических кислот, шламов, смол и диссоциированного углерода
• Производительность: 1 800 – 18 000 л/ч
• Питание: 380 VAC / 3 фазы / 50 Hz (на заказ)
• Срок поставки: 10 рабочих дней
• Производственная мощность: 50 комплектов в месяц
