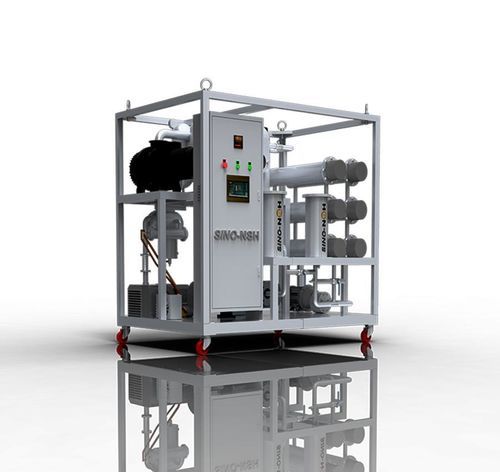

Система очистки для масла NSH-VFD series

для использования в промышленности

Общие сведения
NSH-VFD — двухступенчатая вакуумная установка для очистки трансформаторного масла, предназначенная для обезвоживания, дегазации и удаления твердых загрязнений из изоляционных масел трансформаторов, выключателей и высоковольтного оборудования. Совместима с брендовыми трансформаторными маслами и некоторыми низковязкими смазочными маслами. Доступна в стационарном и мобильном исполнениях для выездного обслуживания и работы в мастерской.

Преимущества

• Эффективное удаление растворенной влаги из масла
• Снижение содержания горючих газов и растворенного кислорода
• Улучшение диэлектрической прочности (BDV)
• Повышение коэффициента мощности и стабильности работы
• Продление срока службы масла и уменьшение частоты замен
• Повышение надежности и срока службы трансформатора

Параметры масла после очистки
Диэлектрическая прочность (BDV) | kV | ≥75
Содержание воды | ppm | ≤3
Содержание газа | % | ≤0.1
Размер примесей | μm | ≤5

Двухступенчатый вакуумный очиститель трансформаторного масла - выбранные технические данные
Производительность (L/H): VFD-30 1800 | VFD-50 3000 | VFD-75 4000 | VFD-100 6000 | VFD-150 9000 | VFD-200 12000 | VFD-300 18000
Диапазон вакуума: -0.092 ~ -0.099 MPa
Рабочее давление: ≤0.3 MPa
Макс. вакуум: ≤50 Pa
Диапазон температур (работа): 45 - 85 °C
Питание (типичное): 380 V / 3Phase / 50Hz (настраивается)
Уровень шума при работе: ≤72 dB (зависит от модели)
Мощность нагрева (kW): VFD-30 24 | VFD-50 30 | VFD-75 48 | VFD-100 72 | VFD-150 108 | VFD-200 144 | VFD-300 210
Полная мощность (kW): VFD-30 26 | VFD-50 33 | VFD-75 58 | VFD-100 76 | VFD-150 114 | VFD-200 150 | VFD-300 222
Диаметры вход/выход (mm): 25–65 (в зависимости от модели)
Масса нетто (kg): от ~350 до ~1420 в зависимости от модели
Примеры габаритов (L x W x H mm): VFD-30 1400 x 1000 x 1200 | VFD-300 2100 x 1700 x 2000

Варианты исполнения

• Базовая рама на роликах
• Металлический кожух на роликах
• Металлический кожух на одноосном прицепе
• Базовая рама на двухосном прицепе
• Металлический кожух на двухосном прицепе
• Металлический кожух с операторской кабиной на двухосном прицепе

Также называется: Vacuum Dehydrator, Vacuum Purification System, Oil Degasification, Regeneration, Recycling

Технические характеристики

• Brand Name: Sino-NSH
• Series: VFD
• Model / Denomination: NSH-VFD
• Обрабатываемое масло: трансформаторное изоляционное масло; также подходит для некоторых низковязких смазочных масел
• Функция: обезвоживание, дегазация, удаление примесей
• Диапазон производительности: 1 800 - 18 000 L/h (в зависимости от модели)
• Питание: тип. 380VAC / 3Phase / 50Hz (другие параметры по запросу)
• Диапазон вакуума: прибл. -0.092 до -0.099 MPa
• Рабочее давление: ≤0.3 MPa
• Макс. вакуум: ≤50 Pa
• Рабочая температура: 45 - 85 °C
• Уровень шума: до ≤72 dB (зависит от модели)
• Мощность нагрева: от 24 kW до 210 kW в зависимости от модели
• Полная мощность: от 26 kW до 222 kW в зависимости от модели
• Диаметры вход/выход: 25 mm до 65 mm в зависимости от модели
• Масса нетто: ~350 kg до ~1420 kg в зависимости от модели
• Срок поставки (пример): 10 рабочих дней
• Производственная способность (пример): 50 комплектов / месяц
