Газовый система фильтрации NSH-VFD-R series

для смазочного масладля масладля диэлектрического масла

Обзор

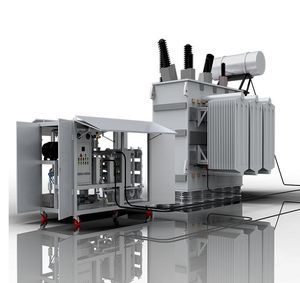

NSH-VFD-R — двухступенчатая вакуумная установка для регенерации трансформаторного масла от Sino-NSH, предназначенная для восстановления и очистки стареющих изоляционных масел. Устройство сочетает вакуумную дегидратацию, дегазацию и химическую регенерацию для удаления влаги, растворенных газов, серы, шламов, смол и диссоциированного углерода. Доступна стационарная и мобильная версия для работы в цеху или на объекте.

Общее описание
Изоляционное масло разрушается под воздействием влаги, термического старения и загрязнений. NSH-VFD-R использует контролируемый нагрев, вакуум и процессы с электрическим полем для извлечения воды и газов, фильтрации частиц и химической регенерации масла за счёт удаления органических кислот, шламов и обесцвечивающих примесей. Обработанное масло соответствует требуемым диэлектрическим и чистовым показателям.

Параметры продукта

• Brand Name: Sino-NSH
• Модель: NSH-VFD-R
• Серия: VFD
• Обрабатываемое масло: изоляционное масло (трансформаторное масло)
• Функции: дегидратация, дегазация, удаление примесей, регенерация
• Расход: 1 800–18 000 L/h (в зависимости от модели)
• Питание: 380 VAC / 3 фаз / 50 Hz (настраиваемое)
• Диапазон вакуума: ≈ -0,092 до -0,099 MPa
• Макс. вакуум после обработки: ≤ 50 Pa
• Температура масла: 45–85 °C
• Точность фильтрации: ≤ 5 µm (опция ≤ 1 µm)
• Срок поставки: ≈ 10 рабочих дней
• Производственная способность: 50 комплектов/мес

Преимущества очистителя масла

• Удаляет растворенную влагу и свободную воду
• Снижает содержание горючих растворенных газов и кислорода
• Восстанавливает и повышает диэлектрическую прочность
• Снижает диэлектрические потери и улучшает коэффициент мощности
• При наличии устройства регенерации удаляет кислоты, шламы, углерод и цвет
• Увеличивает срок службы масла и повышает надежность трансформатора

Показатели масла после очистки

• Диэлектрическая прочность: ≥ 75 kV
• Содержание воды: ≤ 5 ppm
• Точность фильтрации: ≤ 5 µm (или ≤ 1 µm)
• Дегазация: ≤ 0,1%
• Цвет масла: L ≤ 0,5 (улучшено)
• Кислотное число: ≤ 0,01 mg KOH/g
• pH растворимых кислот: 5–7
• Тангенс диэлектрических потерь tg(90°C)% : ≤ 0,002

Технические характеристики оборудования

• Типичные диапазоны: вакуум ≈ -0,092 до -0,099 MPa; рабочее давление ≤ 0,3 MPa; макс. вакуум ≤ 50 Pa; контроль температуры масла 45–85 °C; эксплуатационная температура -20 до 55 °C
• Доступные модели и ключевые показатели:
• VFD-R-30 — Расход 1 800 L/h | Мощность нагрева 24 kW | Общая мощность 26 kW | Вход/Выход 25 mm
• VFD-R-50 — Расход 3 000 L/h | Мощность нагрева 30 kW | Общая мощность 33 kW | Вход/Выход 25 mm
• VFD-R-75 — Расход 4 000 L/h | Мощность нагрева 48 kW | Общая мощность 58 kW | Вход/Выход 32 mm
• VFD-R-100 — Расход 6 000 L/h | Мощность нагрева 72 kW | Общая мощность 76 kW | Вход/Выход 32 mm
• VFD-R-150 — Расход 9 000 L/h | Мощность нагрева 108 kW | Общая мощность 114 kW | Вход/Выход 40 mm
• VFD-R-200 — Расход 12 000 L/h | Мощность нагрева 144 kW | Общая мощность 150 kW | Вход/Выход 50 mm
• VFD-R-300 — Расход 18 000 L/h | Мощность нагрева 210 kW | Общая мощность 222 kW | Вход/Выход 65 mm
• Уровень шума в работе: ≤72–78 dB (в зависимости от модели)

Варианты исполнения

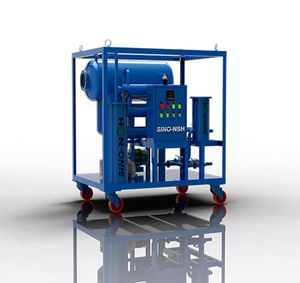

• Базовая рама на роликах

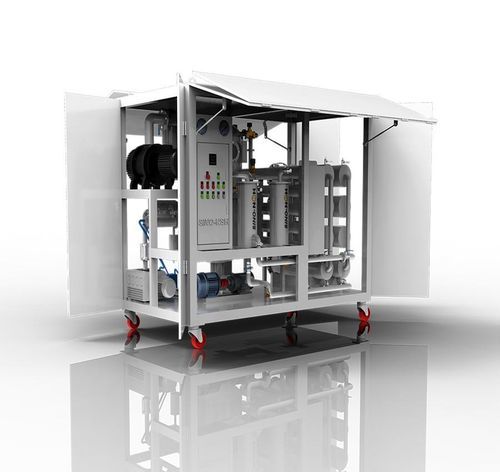

• Металлический кожух на роликах
• Металлический кожух на одновальной тележке
• Базовая рама на двухосной тележке

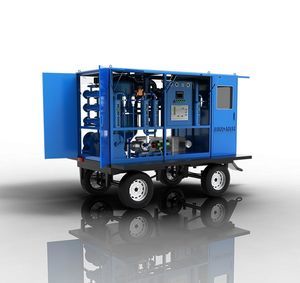

• Металлический кожух на двухосной тележке
• Металлический кожух с операторской кабиной на двухосной тележке

Иные названия
Вакуумный дегидрататор, вакуумная система очистки, дегазация масла, регенерация, переработка.

Технические спецификации

• Модель: NSH-VFD-R
• Brand: Sino-NSH
• Серия: VFD
• Обрабатываемое масло: изоляционное масло (трансформаторное масло)
• Функции: дегидратация, дегазация, удаление примесей, регенерация
• Диапазон расхода: 1 800–18 000 L/h
• Диапазон вакуума: ≈ -0,092 до -0,099 MPa
• Рабочее давление: ≤ 0,3 MPa
• Макс. вакуум после обработки: ≤ 50 Pa
• Температура масла: 45–85 °C
• Мощность нагрева: 24–210 kW
• Общая мощность: 26–222 kW
• Питание: 380 V / 3P / 50 Hz (настраиваемое)
• Точность фильтрации: ≤ 5 µm или ≤ 1 µm
• Цели после обработки: вода ≤ 5 ppm; диэлектрик ≥ 75 kV; tg ≤ 0,002; кислотность ≤ 0,01 mg KOH/g; цвет L ≤ 0,5
• Срок поставки: ≈ 10 рабочих дней; производительность: 50 комплектов/мес
