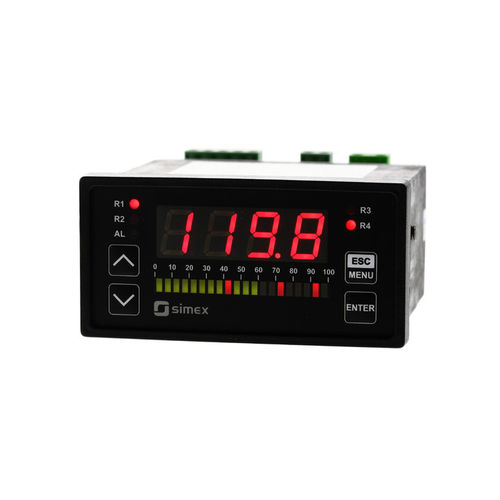

Индикатор и контроллер для процесса SUR-94B series

напряжениявлажностидля измерения температуры

Измеритель SUR-94B оснащен одним универсальным входом, тип: 0/4-20 мА, 0-10 В, 0-150 мВ, Pt 100/500/1000 или TC (K, S, J, T, N, R, B, E). В процессе измерения доступен только один тип входа. Температура холодных концов компенсируется автоматически. Входы RTD и TC имеют полностью линеаризованные характеристики. Благодаря широкому выбору характеристических кривых (линейная, квадратный корень, квадратичная, задаваемая пользователем и объемная характеристика для цилиндрических резервуаров) измерители могут использоваться в различных системах управления технологическими процессами. Выход 24 В постоянного тока предназначен для питания измерительных преобразователей, а порт RS-485 позволяет передавать данные в системах мониторинга производственных процессов. Управляющие выходы REL / OC позволяют регулировать уровень измеряемого сигнала и управляются по одному или двум пороговым значениям. Кроме того, измеритель может быть оснащен аналоговыми выходами по выбору заказчика: активный токовый выход, пассивный изолированный токовый выход или активный выход напряжения. Счетчик может быть сконфигурирован с помощью локальной клавиатуры или бесплатного программного обеспечения S-Config через порт связи RS-485. Тип выхода - зависит от конфигурации: реле 5A/250V AC (сопротивление) реле 3A/250V AC (реактивное сопротивление) Открытый коллектор: I=30 мА, U=30 В DC, P=100 мВт 0/4...20 мА: активный ток, рабочий диапазон 0...24 мА макс, сопротивление нагрузки 700 Ω макс, разрешение 13 бит 4...20 мА: пассивный ток, изолированный, рабочий диапазон 2,8...24 мА макс, сопротивление нагрузки 600 Ω@24VDC, разрешение 13 бит 0/1...5В, 0/2...10В: активное напряжение, рабочий диапазон 0...11В макс, сопротивление нагрузки мин. 2000 Ω, разрешение 13 бит
