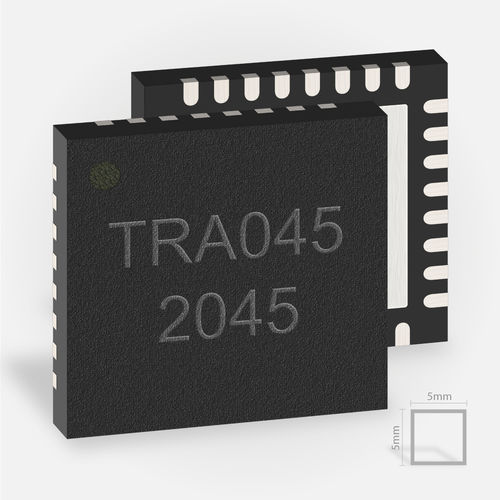

Приемопередатчик радар TRA_120_045

аналоговый

TRA_120_045 работает в диапазоне от 113,9 ГГц до 134,1 ГГц и, таким образом, имеет очень высокую ширину полосы. Это позволяет проводить измерения с разрешением менее 1 мм. Несмотря на такие выдающиеся характеристики MMIC, его размер составляет всего 5 x 5 мм², и он поставляется в стандартном корпусе QFN32. Антенны для каналов RX и TX выполнены в виде диполей непосредственно на чипе. Высокоинтегрированная конструкция обеспечивает малый форм-фактор и особенно низкие потери на пути сигнала. Применение В основном, этот радарный чип предоставляет информацию для измерения скорости и расстояния. Они выводятся в виде аналоговых сигналов. Благодаря высокой ширине полосы частот, особенно высокочувствительные приложения могут быть подняты на новый уровень. В результате улучшается разрешение, что позволяет находить мельчайшие примеси при тестировании материалов, сканировать поверхности с повышенной точностью или более точно позиционировать инструменты. Даже обнаружение жизненно важных признаков (сердцебиение, дыхание) может выиграть от высокой ширины полосы и привести к более надежным результатам. Общее рабочее расстояние TRA_120_045 составляет до 5 м. В сочетании с диэлектрическими линзами оно может быть увеличено до 100 м, в зависимости от области применения. Отсутствие обработки высоких частот на печатной плате Уже внутри широкополосного чипа высокочастотный сигнал преобразуется в более низкочастотный. Маршрутизацию и обработку сигнала можно выполнять на недорогих платах FR4, поскольку на выходе получается аналоговый сигнал с макс. 2 ГГц. Это позволяет легко интегрировать TRA_120_045 с другими компонентами для управления напряжением или обработки сигнала на одной печатной плате.
