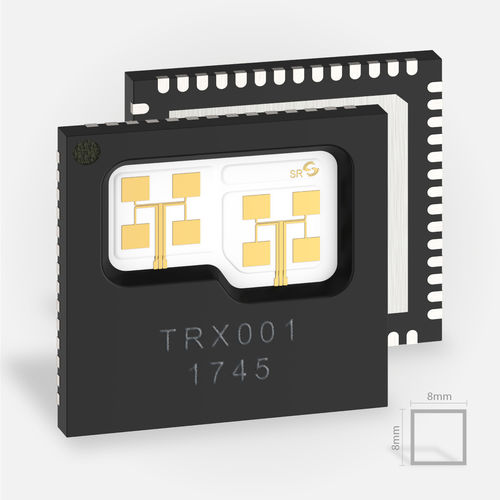

Приемопередатчик радар TRX_120_001

интегральная схема

Радарная MMIC TRX_120_001 использует концепцию гибридной интегрированной патч-антенны для поддержки направленности луча радара. Сама матрица может быть также объединена с индивидуальным антенным решением на стороне заказчика. Также смотрите наш монолитно интегрированный MMIC радар TRX_120_002. Применение Радарные чипы обеспечивают измерительные сигналы для измерения расстояния и скорости объектов в виде аналогового сигнала. При последующей оценке внешнего сигнала на стороне заказчика возможными приложениями являются исследование поверхности материала, измерение толщины слоя и других свойств объектов измерения. Основная область применения радарного фронтэнда 120-ГГц трансивера - радарные системы малой дальности с рабочим диапазоном до 10 метров. При использовании диэлектрических линз или зеркал дальность действия может быть увеличена до 100 метров. Отсутствие обработки высоких частот на печатной плате В фронтальном блоке радара высокочастотный радарный сигнал уже преобразован в микросхеме в более низкую частоту. Он выводится в виде аналогового сигнала с частотой макс. 2 ГГц. Это позволяет осуществлять маршрутизацию и обработку всех сигналов на экономичных печатных платах. Поэтому его можно реализовать на стандартных платах FR4 и комбинировать с другими компонентами ИС для контуров управления, для стабилизации напряжения, частотной модуляции и преобразования AD.
