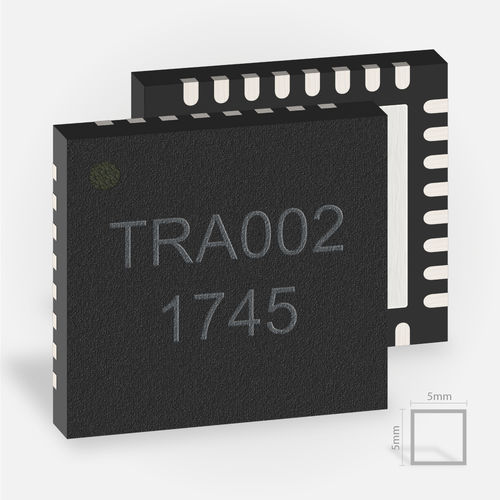

Приемопередатчик радар TRA_120_002

интегральная схема

Основное внимание в радарном MMIC TRA_120_002 уделяется максимальной интеграции. Здесь обе антенны, одна для передатчика, другая для приемной ветви, монолитно интегрированы в микросхему для обеспечения наименьших размеров и потерь. Также смотрите наш гибридный интегрированный MMIC радар TRX_120_001. Применение Микросхемы радаров обеспечивают измерительные сигналы для измерения расстояния и скорости объектов в виде аналогового сигнала. В сочетании с последующей оценкой внешнего сигнала на стороне заказчика возможными приложениями являются исследование поверхности материала, измерение толщины слоя и других свойств измеряемых объектов. Основная область применения радарного фронтэнда 120-ГГц трансивера - радарные системы малой дальности с рабочим диапазоном до 10 метров. При использовании диэлектрических линз или зеркал дальность действия может быть увеличена до 100 метров. Отсутствие обработки высоких частот на печатной плате Высокочастотный сигнал радара уже преобразован в более низкую частоту в ИС переднего фронта радара. На выходе ИС получается аналоговый сигнал с частотой макс. 2 ГГц. Это позволяет осуществлять маршрутизацию и обработку всех сигналов на экономичных печатных платах. Поэтому ее можно реализовать на стандартных платах FR4 и комбинировать с другими компонентами ИС для контуров управления, стабилизации напряжения, частотной модуляции и преобразования АД.
