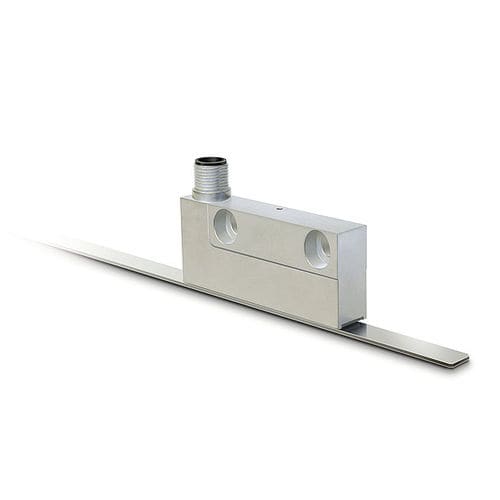

Абсолютный линейный энкодер MSA111C
магнитныйоткрытыйDRIVE-CLiQ

абсолютный линейный энкодер
абсолютный линейный энкодер
абсолютный линейный энкодер
абсолютный линейный энкодер
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Технология
магнитный
Механическая характеристика
открытый
Выходной сигнал
DRIVE-CLiQ, RS-485, SSI
Уровень защиты
SIL 2
Другие характеристики
высокое разрешение
Разрешение

1 µm

Описание

Магнитный датчик MSA111C Абсолютная фиксация положения с высоким разрешением Магнитный абсолютный датчик высокого разрешения для использования в динамических процессах Профиль MSA111C: Точность повторения 2 мкм Точность системы до 10 мкм Выходные цепи SSI, RS485, DRIVE-CLiQ Дополнительный аналоговый выход сигнала реального времени Sin/Cos 1 VSS для высокодинамичного управления (SSI/RS485) Период сигнала 1 мм Сертифицирован по SIL2 (DRIVE-CLiQ) для безопасного примененияМеханические данные Характеристика - Технические данные - Дополнительная информация Корпус - цинковое литье под давлением Расстояние считывания датчика/полосы - £0,3 мм - (без маскирующей ленты на магнитной ленте) Электрические данные - - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 4,5... 30 В постоянного тока - обратная полярность не допускается (RS485. SSI) - 10 ... 30 В постоянного тока - обратная полярность исключена. SELV/PELV (DRIVE-CLiQ) Потребляемая мощность - £1,2 Вт - RS485. SSI - £1,6 Вт - DRIVE-CLiQ Вход датчика температуры - внешний датчик. тип KTY84 - DRIVE-CLiQ (12-полюсный штекерный разъем) Вход скорости дока SSI - £750 кГц - внимание: максимальная скорость дока зависит от длины кабеля Выходное напряжение - 1 Vpp - RS485. SSI Длина периода выхода sin/cos - 1000 пм - RS485. SSI Интерфейс - SSI. RS485. DRIVE-CLiQ - Требование реального времени - выход сигнала пропорциональной скорости - выход sin/cos (RS485. SSI) Время цида - <25 пс - RS485. SSI - <30 пс - DRIVE-CLiQ Тип подключения - штекерный разъем M12 (A-код) - 12-полюсный. 1 x контакт (RS485. SSI. DRIVE-CLiQ с входом для датчика температуры) - Штекер M12 (A-код) - 8-полюсный. 1 x контакт (DRIVE-CLiQ) Системные данные - - -

---
