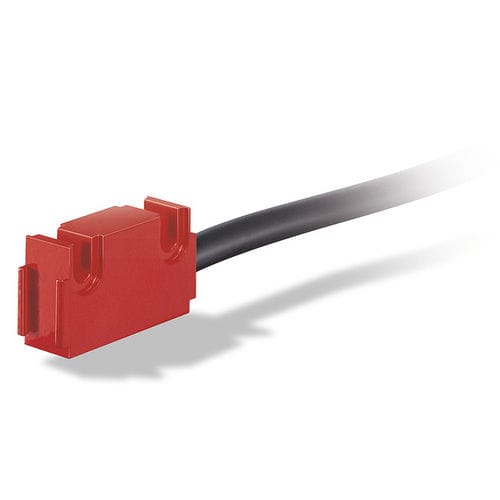

Магнитный датчик MS500
Пассивный датчик, инкрементальная, миниатюрная конструкция
Профиль MS500:
Компактная конструкция датчика и разъема
Для подключения к MA502 или MA506
Работает с магнитной лентой MB500/1, магнитным кольцом MR500, магнитным кольцом MBR500
Расстояние считывания ≤2 мм
Механические данные
Характеристика - Технические данные - Дополнительная информация
Корпус - алюминиевый красный - L-дизайн
- Сталь - F дизайн
Расстояние срабатывания датчика/диапазона - 0,1 ... 2 мм -
Кабельная оболочка - PUR. ПВХ - 6-проводная e5.1-02 мм
Электрические данные - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - питание через измерительный дисплей / последующий электронный блок -
Потребление тока - подача питания через дисплей измерения / последующий электронный блок -
Тип подключения - mini-DIN - 6-полюсный. 1 штырь {для MA502. MA506. MA523/1 или AS510/1 переводческий модуль)
Данные системы - -
Характеристика - Технические данные - Дополнительная информация
Точность системы - в зависимости от электронного блока, расположенного ниже по течению -
Точность повторения - в зависимости от электронного блока, расположенного ниже по течению -
Скорость движения - 5 м/с в зависимости от электронного блока, расположенного ниже по течению -
Окружающие условия - -
Характеристика - Технические данные - Дополнительная информация
Температура окружающей среды - 0 ... 60 !C -
Температура хранения - -20 ... 70 5C -
Относительная влажность - 100% - допустимый уровень конденсации {насадка датчика)
Степень защиты - IP67 - EN 60529 {головка датчика)
Ударопрочность - 2000 м/с2. 11 мс - EN 60068-2-27
Сопротивление вибрации - 200 м/с2, 50 Гц ... 2 кГц - EN 60068-2-6
---
