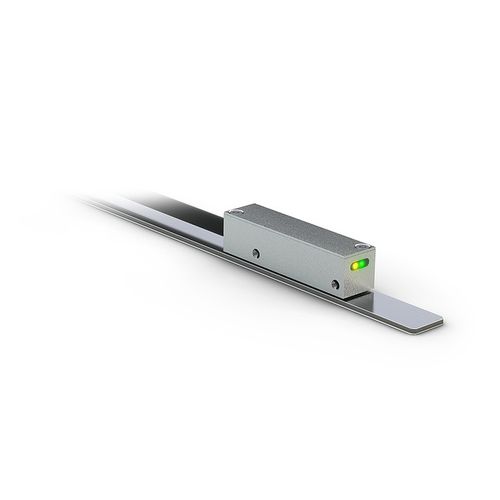

Линейный магнитный датчик LEC200

миниатюрный

Магнитный датчик LEC200 Инкрементальный, цифровой или аналоговый интерфейс, очень маленький дизайн Профиль LEC200: Точность повторения макс. ±2 мкм Максимальное разрешение 0,2 мкм (выходная цепь LD) Расстояние считывания 0,1 ... 1 мм Работает с магнитной лентой MB200/1 Период сигнала 2000 мкм Выходная цепь синусоидальная или LD Светодиоды отображения функций и состояния Механические данные - - Характеристика - Технические данные - Дополнительная информация Корпус - цинковое литье - Расстояние срабатывания датчика/диапазона - 0,4 ... 0,5 мм - опорный сигнал FR. RD - 0,1 ... 1 мм - без контрольного сигнала FR. RD Кабельная оболочка - PUR. подходит для использования волоконно-оптических цепей - 8-жильный c4,3-0i мм Радиус изгиба кабеля - 5-кратный диаметр кабеля - статический - 10х диаметр кабеля - динамический Вес - <0,03 кг - {без кабеля); кабель - 0,028 кг/м Электрические данные - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 5 В постоянного тока ±5 % - защита от обратной полярности Потребление тока - <50 мА - разгрузка - <100 мА - загруженный Индикация состояния - 2 светодиода {желтый/зеленый) - Выходной сигнай - грех. /согрешение./потому что. /cos. index, /index - Выходное напряжение - 1 Vpp ±10 % - при 0 ... 70 =C. 120 Q временное сопротивление Период сигнала - 2000 (джм - Напряжение смещения - UB/2 ±100 мВ - синусоидальное значение до GND {5 В пост. тока) Фазировка - 90=±1=. ±3= {20 кГц) - грех/соз - 45= - грех {сигнал ссылки) - 1355 - cos {сигнал ссылки) Ширина контрольного сигнала - 180=±40= - Требование реального времени - скорость-пропорциональный выход сигнала - Тип подключения - открытый конец кабеля - выходная цепь LD Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 5 В постоянного тока ±5 % - защита от обратной полярности Потребление тока - <50 мА - без нагрузки - <120 мА - загруженный Отображение состояния - 2 светодиода {желтый/зеленый}
