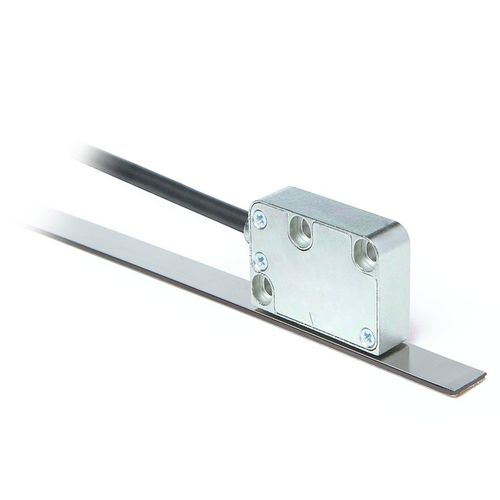

Магнитный датчик MSK320R
Инкрементные, избыточные сигнальные выходы, с возможностью выбора масштабного коэффициента
MSK320R содержит два сенсорных элемента и два кондиционера сигналов, что обеспечивает два независимых выходных сигнала А1. A2. B1 и B2, а также связанные с ними инвертированные сигналы /A1. /A2 /B1 и /B2. В комбинации с картой безопасного входа датчик может использоваться в общей системе до уровня Performance Level PLd.
Профиль MSK320R:
Повышенная безопасность благодаря независимым выходным каналам
2 магнитных датчика и 2 кондиционера сигналов в одной сенсорной головке
Работает с магнитной лентой MB320/1, магнитным кольцом MRI01 или MR320, магнитным кольцом MBR320
Расстояние считывания ≤2 мм
Повторить точность ±1 приращение
Широкий диапазон рабочих температур -40 ... 85° C
Экономическое преимущество за счет установки одного датчика MSK320R вместо двух датчиков MSK320
Механические данные
Характеристика - Технические данные - Дополнительная информация
Корпус - цинковое литье под давлением - конструкция ZM
Расстояние срабатывания датчика/диапазона - 0,1 ... 2 мм - опорный сигнал O
Расстояние срабатывания датчика/кольца - 0,1 ... 2 мм - опорный сигнал O
Кабельная оболочка - PUR-совместимая с цепью лобового сопротивления - 10-жильный. c4 8 ± 0,15 мм
Электрические данные - -
Характеристика - Технические данные - Дополнительная информация
Рабочее напряжение - 4,5... 30 В OC - защита от обратной полярности
Потребление тока - <20 мА - при 24 В пост. тока. разгрузки
- UB -2,5 В - ПП
- >2,5 В - LD
Уровень выходного сигнала низкий - <0,8 В - ПП
- <0.5 В - ЛД
Ширина сигнала - 1 инкремент) -
Требование реального времени - выход сигнала с пропорциональной скоростью -
Тип подключения - открытый конец кабеля
---
