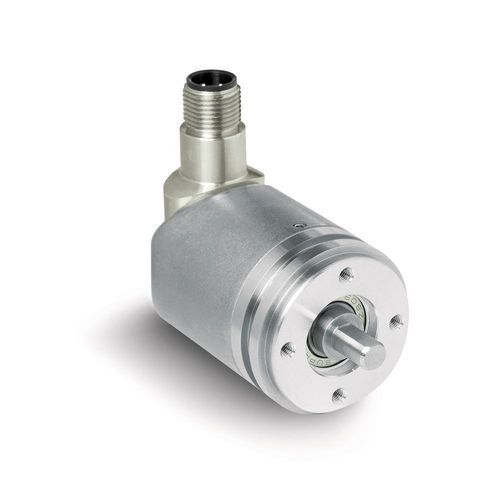

Абсолютный датчик угла поворота WV3600MR

магнитныйоднооборотныйс фланцем

Самый маленький многооборотный энкодер безопасности для мобильных машин! Абсолютный энкодер безопасности WV3600MR специально разработан для использования в мобильных машинах и обеспечивает надежные и точные измеренные значения даже в самых суровых условиях окружающей среды. Благодаря инновационной концепции безопасности, сертифицированной по стандарту SIL2, WV3600MR также подходит для приложений с высокими требованиями к безопасности до уровня производительности d. Доступен в однооборотной и многооборотной версиях, с внешним диаметром всего 36 мм, может быть установлен в приложениях с крайне ограниченным пространством для установки. - Самый маленький многооборотный энкодер безопасности для мобильных машин - Доступен в однооборотной или многооборотной версиях - Сертифицирован по стандарту SIL2 (IEC 61508) PLd (DIN EN ISO 13849) (в процессе подготовки) - Сертификация E1 Федеральным управлением автомобильного транспорта (в процессе подготовки) - Класс защиты до IP6K9K - Использует технологию PURE.MOBILE Технические характеристики Механические параметры - Вал: нержавеющая сталь - Фланец: алюминий - Корпус: нержавеющая сталь - Скорость вращения: ≤3000 мин-1 (для IP67 и IP6K9K), ≤6000 мин-1 (для IP65) - Момент инерции: 3.5 gcm² (IP67), 4 gcm² (IP6K9K) - Пусковой момент: ≤2 Ncm при 20°C - Нагрузка на вал: ≤60 N (радиальная), ≤40 N (осевая), ≤200 N (радиальная/осевая для IP6K9K) Электрические данные - Рабочее напряжение: 8 … 36 V DC (защита от обратной полярности) - Потребляемая мощность: ≤1 W при 36 V (без нагрузки) - Память параметров: 10^5 циклов (также подходит для калибровочных процессов) - Индикация состояния: 1 двухцветный светодиод (красный/зеленый) для состояния устройства или CAN - Нагрузка: ±36 V (интерфейс CAN) - Интерфейсы: согласно ISO 11898-1/2, не изолированные (CANopen, CANopen Safety, SAE J1939 Safety) - Адрес: 1–127 (CANopen, CANopen Safety), 128–238 (SAE J1939 Safety) - Скорость передачи: 20/50/125/250/500/800 кбит/с, 1 Мбит/с (CANopen Safety) - Циклическое время: <10 мс - Время переключения: <1000 мс - Подключение: 1x M12 разъем (A-кодированный), 5-контактный, или открытый конец кабеля (сечение 0.5 мм²) Системные данные - Сканирование: магнитное - Разрешение: 14 бит (16384 шагов/оборот) - Диапазон измерения: 1 оборот (однооборотный), 4096 оборотов (12 бит), 65536 оборотов (16 бит) Условия окружающей среды - Температура окружающей среды: -40 … 85 °C - Температура хранения: -40 … 85 °C - Относительная влажность: 100% (допускается конденсация) - Класс защиты: IP65 (EN 60529), IP67, IP6K9K (EN 60529, ISO 20653, при правильной установке и подходящем соединительном разъеме) Назначение выводов E12E - Сигнал: PIN - nc: 1 - +UB: 2 - GND: 3 - CAN_H: 4 - CAN_L: 5 E1 - Сигнал: Цвет кабеля - nc: белый - +UB: коричневый - GND: зеленый - CAN_H: желтый - CAN_L: серый
