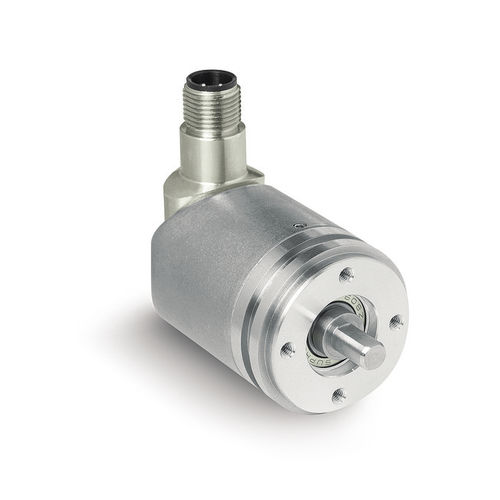

Абсолютный датчик угла поворота WV3600M

магнитный12 битов14-битный

Компактный магнитный поворотный энкодер со сплошным валом Специально разработанный для использования в мобильных машинах, абсолютный поворотный энкодер WV3600M обеспечивает надежные и точные измеренные значения даже в самых жестких условиях окружающей среды. Поставляется в однооборотном и многооборотном исполнении и имеет внешний диаметр всего 36 мм, что позволяет устанавливать его в условиях ограниченного монтажного пространства. Несмотря на компактный дизайн, WV3600M убеждает широким разнообразием вариантов исполнения. Кроме того, WV3600M обладает оптимальной прочностью благодаря высокой степени защиты и корпусу, прошедшему испытание соляным туманом. Профиль WV3600M: CANopen (DS406) или интерфейс SAE J1939 Чрезвычайно компактная конструкция с фланцем ø36 мм Доступен однооборотный или многооборотный вариант Ожидается одобрение E1 Федеральным ведомством автомобильного транспорта Германии (KBA) Степень защиты до IP6K9K С технологией PURE.MOBILE Механические данные Характеристика - Технические данные - Дополнительная информация Вал - нержавеющая сталь - Фланец - алюминий Корпус - нержавеющая сталь - Скорость - ≤6000 об/мин - с классом защиты IP65 ≤3000 об/мин - с классами защиты IP67 и IP6K9K Момент инерции - <3,5 гсм2 - <4 гсм2 - с классом защиты IP6K9K Пусковой момент - ≤2 Нсм при 20° C Номинальная нагрузка на вал - ≤60 Н - радиальная ≤40 Н - осевая ≤200 Н - радиальная, с классом защиты IP6K9K ≤200 Н - осевой, со степенью защиты IP6K9K Электрические данные Характеристика - Технические данные - Дополнительная информация Потребляемая мощность - ≤1 Вт - при 36 В, без нагрузки Сохранение параметров - 105 циклов - также относится к операциям калибровки Индикация состояния - 1x двухцветных светодиодов (красный/зеленый) - состояние устройства / CAN Номинальная мощность - ±36 В - интерфейс CAN
