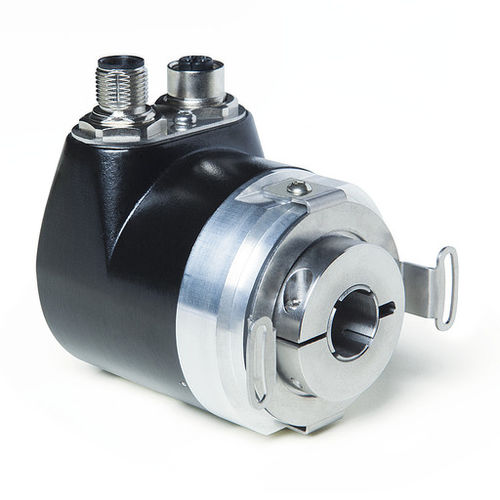

Абсолютный датчик угла поворота WH5800M
магнитныйцифровойSAE J1939

абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Технология
магнитный
Выходной сигнал
цифровой, SAE J1939, CANopen
Механическая характеристика
с фланцем
Уровень защиты
прочный
Другие характеристики
из алюминия, из нержавеющей стали

Описание

абсолютный магнитный поворотный энкодер со сплошным валом Абсолютный энкодер WH5800M открытое экспертное видео Поворотный энкодер WH5800M - это магнитный абсолютный поворотный энкодер со сплошным валом, специально разработанный для использования в передвижных станках. Благодаря особо прочной конструкции и опциональному интерфейсу CANopen или SAE J1939 он идеально подходит для использования в жестких условиях работы на передвижных станках. С помощью опциональных плат PURE.MOBILE, таких как встроенные датчики наклона или поворотные переключатели, WH5800M может гибко расширяться функционально без изменения конструкции. Профиль WH5800M: Полый вал до ø 15 мм Интерфейс CANopen (DS406) или SAE J1939 Имеется корпус, устойчивый к воздействию солевых брызг Высокая электромагнитная совместимость С технологией PURE.MOBILE Дополнительно: датчик наклона, адрес шины, регулируемый поворотным переключателем, цифровые входы/выходы E1 Официальное утверждение Федеральным ведомством по автотранспорту Германии однооборотный или многооборотный вариант Характеристика - Технические данные - Дополнительная информация Вал - нержавеющая сталь - Фланец - алюминий - Корпус - алюминиевое литье под давлением - покрытие KTL Скорость - 23000 об/мин - Момент инерции - 2110 gcm2 - Пусковой момент - 23 Нсм - при 20=С Нагрузочная способность вала - 280 Н - радиальная - 240 Н - осевой Кабельная оболочка - ПВХ - тип соединения E1 Радиус изгиба кабеля - >25 мм - тип соединения E1, статический Вес - -0,4 кг - Электрические данные - - Характеристика - Технические данные - Дополнительная информация Рабочее напряжение - 8 ... 36 В постоянного тока - обратная полярность proted Потребление тока - 20 мА - при 36 В - 28 мА - при 24 В - 76 мА - при 8 В Мощность в поставленном состоянии - 2800 мВт - без нагрузки Параметр st orage - 105 цидов - применяется также к калибровочным операциям

---
