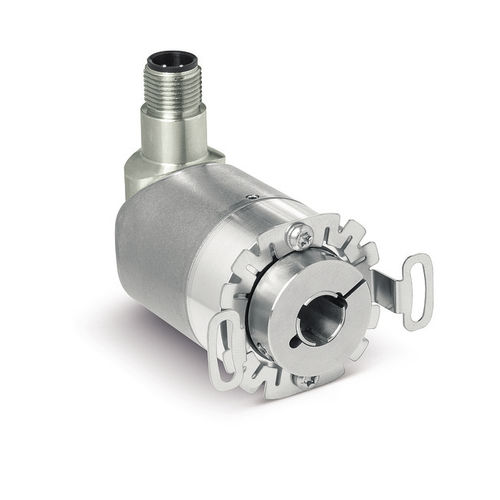

Компактный магнитный поворотный энкодер с полым валом
Специально разработанный для использования в мобильных машинах, абсолютный поворотный энкодер WH3600M обеспечивает надежные и точные измеренные значения даже в самых жестких условиях окружающей среды. Поставляется в однооборотном и многооборотном исполнении и имеет внешний диаметр всего 36 мм, что позволяет устанавливать его в условиях ограниченного монтажного пространства. Несмотря на компактный дизайн, WH3600M убеждает широким разнообразием вариантов исполнения. Кроме того, WH3600M обладает оптимальной прочностью благодаря высокой степени защиты и корпусу, прошедшему испытание соляным туманом.
Профиль WH3600M:
CANopen (DS406) или интерфейс SAE J1939
Чрезвычайно компактная конструкция с фланцем
Доступен однооборотный или многооборотный вариант
Ожидается одобрение E1 Федеральным ведомством автомобильного транспорта Германии (KBA)
Доступен корпус, устойчивый к солевым брызгам
С технологией PURE.MOBILE
Механические данные
Характеристика - Технические данные - Дополнительная информация
Вал - нержавеющая сталь -
Фланец - алюминий
Корпус - нержавеющая сталь
Момент инерции - <29 гсм2 -
Номинальная нагрузка на вал - ≤40 Н - радиальная
≤20 Н - осевая
Электрические данные
Характеристика - Технические данные - Дополнительная информация
Потребляемая мощность - ≤1 Вт - при 36 В, без нагрузки
Сохранение параметров - 105 циклов - также относится к операциям калибровки
Индикация состояния - 1x двухцветных светодиодов (красный/зеленый) - состояние устройства / CAN
Мощность - ±36 В - интерфейс CAN
Интерфейс - в соответствии с ISO 11898-1, без электрической изоляции - CANopen
в соответствии с ISO 11898-1, без электрической изоляции - SAE J1939
Адрес - 1 ... 127 - CANopen
128 ... 238 - SAE J1939
---
