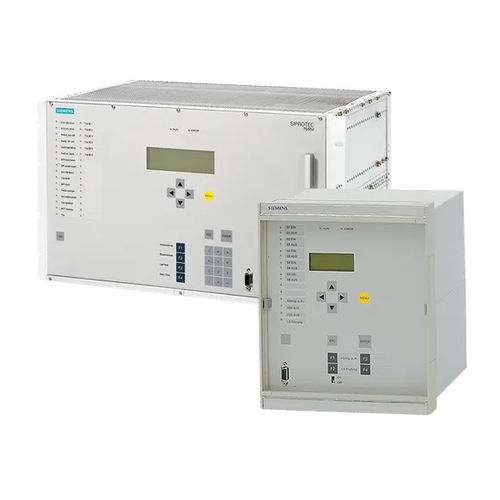

Цифровая защита SIPROTEC 7SS52 представляет собой выборочную, надежную и быструю защиту при сбоях шин и выключателей на подстанциях среднего, высокого и сверхвысокого напряжения с различными возможными конфигурациями шин.
Особенности
Защита подходит для всех типов распределительных устройств с железосодержащими или линеаризованными трансформаторами тока. Короткое время срабатывания особенно выгодно для применения в системах с высоким уровнем повреждения или там, где быстрое устранение повреждения необходимо для стабильности энергосистемы
Модульное оборудование позволяет оптимально подобрать защиту в соответствии с конфигурацией сборных шин. Децентрализованное расположение позволяет значительно снизить затраты на прокладку кабелей на подстанции. Защита сборных шин SIPROTEC 7SS52 предназначена для одно-, двух- и трехпроводных шинных сборок с одной, двух- и четырехпроводной шинной сборкой или без нее, без передаточной шины с количеством до 1 штук: 48 отсеков, 16 шинных копплеров, 24 секционных разъединителя и 12 секций сборных шин.
Коммуникационные интерфейсы
интерфейс -FO
- IEC 60870-5-103
-Электрический интерфейс
- IEC 61850
Функции
Защитные функции сборных шин
-Дифференциальная защита сборных шин
-Выбор зоны отключения
-Очень короткое время срабатывания (<15 мс)
-Максимальная устойчивость к внешним повреждениям, короткое время без насыщения (≥2 мс)
-Фазовые раздельные измерительные системы
-Интегрированная контрольная зона
-48 отсеков могут быть сконфигурированы
-12 секций сборных шин могут быть защищены
-Выборочное отключение по заливу
---
