экспериментальный протектор PECVD
Приложение
Установка PECVD предназначена для производства п-и-н штабелей аморфного гидрогенизированного кремния на металлической фольге. Коатар используется в качестве экспериментального средства для оптимизации плазменно-усиленного химического парофазного осаждения функциональных покрытий и производства опытных материалов.
Инжиниринг и технология

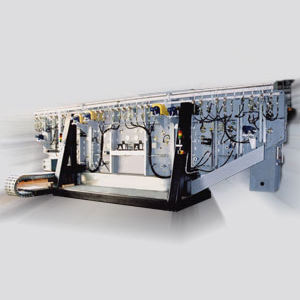

Установка пилотного нанесения покрытия PECVD представляет собой рулонно-валковую установку, спроектированную для одностороннего вакуумного нанесения покрытия на металлическую фольгу шириной до 350 мм.
Покрытие осаждается радиочастотным разрядом. Зона осаждения состоит из ВЧ-электрода внутри газонепроницаемого объема. В зонах осаждения создаются условия, исключающие загрязнение.
Подложка предварительно нагревается перед нанесением покрытия, нагревается во время процесса осаждения и охлаждается после нанесения покрытия. Температурные градиенты на фольге не превышают 4 oC/cm. Температура на электрических приборах, изогнутой пластине и подложке контролируется термопарами и ИК-датчиками.
Подложка механически поддерживается нагретой изогнутой плитой. Изогнутая плита состоит из нескольких сегментов с радиусом кривизны 7,5 метров.
Покрытие оснащено симметричной реверсивной системой намотки, обеспечивающей оптимальное натяжение и обработку фольги без царапин и морщин.
Насосная система состоит из механического усилителя и насосов сухой черновой обработки.
Давление в каждой зоне осаждения может изменяться независимо с помощью дроссельных клапанов, размещенных в трубопроводах насоса.
Система управления контролирует и управляет всеми заданными технологическими параметрами.
Информационный лист
Подложка: металлическая фольга
Ширина основания: 350 мм
Толщина субстрата: 50 ... 100 мкм
Покрытие: a-SiH
Максимальный диаметр рулона: 400 ... 550 мм
Зоны отложения: 8 ВЧ ёмкостные разряды
---
