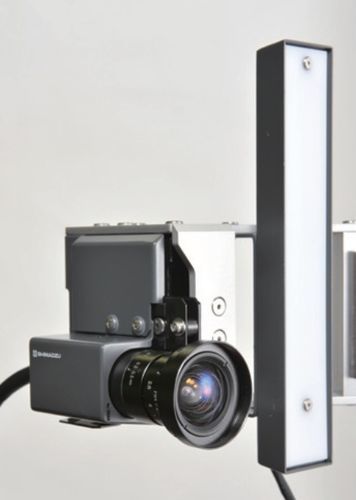

Экстенсoметр видео TRViewX

диаметральныйосевойна удлинение

Обзор
TRViewX — это современный бесконтактный цифровой видео-растяжиметр, обеспечивающий высокоточные измерения удлинения и способный регистрировать изменения ширины. Он разработан для широкого круга испытаний материалов, особенно для плёнок, фольги и других тонких или узких образцов, и может работать внутри термокамер для испытаний с контролируемой атмосферой без контакта с образцом. TRViewX обеспечивает точность измерения удлинения в соответствии с ISO 9513 класс 0.5 и JIS B 7741 класс 0.5, а точность измерения ширины — в соответствии с ISO 9513 класс 1 и JIS B 7741 класс 1. Соответствует стандартам испытаний пластмасс на растяжение ISO 527, JIS K7161 и ASTM D638, поддерживает образцы с базовой длиной 75 мм (тип A1).

Особенности

• Высокоточные измерения удлинения (ISO 9513 класс 0.5 / JIS B 7741 класс 0.5)
• Возможность измерения изменений ширины (ISO 9513 класс 1 / JIS B 7741 класс 1)
• Бесконтактное оптическое/видеоизмерение, подходящее для плёнок, фольги и узких образцов
• Варианты моделей: одно- и двухкамерные исполнения
• Высокоинтенсивная LED-подсветка

Интеграция с ПО
Полная интеграция с тестовым ПО Trapezium X для синхронизированного сбора данных, захвата изображений и включения изображений в отчёты.

Применения (выбранные документы)
Documents | Creation Date
Value Determination with Video Type Non-Contact Extensometer (ISO 10113:2020) | 2024-03-06
MMB Test of CFRP in Conformance with ASTM D6671 - Material Testing System | 2017-10-04
Shear Test of Composite Material (V-Notched Rail Shear) - Material Testing System | 2017-06-27

Видео (примеры)

• TRViewX Non-Contact Digital Video Extensometer - Example of Plastic Measurements
• TRViewX Non-Contact Digital Video Extensometer - Example of Open Hole CFRP Plate Measurements

Технические характеристики

• Принцип измерения: бесконтактный цифровой видео-растяжиметр
• Точность удлинения: ISO 9513 класс 0.5 / JIS B 7741 класс 0.5
• Точность измерения ширины: ISO 9513 класс 1 / JIS B 7741 класс 1
• Применимые стандарты: ISO 527, JIS K7161, ASTM D638 (поддержка типов A1, базовая длина 75 мм)
• Подходящие образцы: плёнки, фольга, тонкие или узкие материалы, образцы для испытаний в контролируемой атмосфере
• Варианты моделей: одно- и двухкамерные конфигурации
• Освещение: высокоинтенсивная LED-подсветка
• ПО: интеграция с Trapezium X для захвата изображений и формирования отчётов
