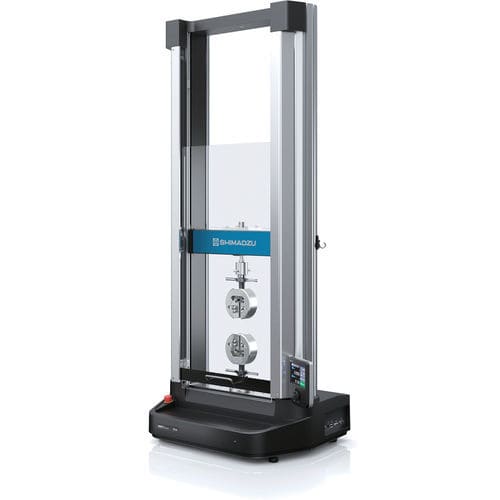

Испытательная машина сжатия AGS-V series

изгибана удлинениеусталости

Обзор
Серия AUTOGRAPH AGS-V компании Shimadzu Corporation — настольная универсальная испытательная машина для испытаний на растяжение, сжатие, изгиб и циклических испытаний. Диапазон усилий: от 1 N до 10 kN; методы испытаний настраиваются для лабораторий и производственных участков.

Ключевые особенности

• Высокая скорость обратного хода и широкий диапазон скоростей: ускоряют циклы испытаний и увеличивают пропускную способность в различных условиях.
• Продвинутая обработка данных: высокоскоростное снятие данных (5 kHz) с удобным экспортом и интеграцией в внешние базы данных и сохранением на USB.
• Эргономика: Automatic Jig Distance упрощает позиционирование образца; портативный пульт обеспечивает автономное управление.

Применения и режимы испытаний

• Типичные испытания: растяжение, сжатие, изгиб и циклические испытания.
• Настраиваемые методы испытаний через программное обеспечение TrapeziumX-V или автономно с помощью ручного контроллера.
• Поддержка тензометров (оптических) и опциональных приспособлений для конкретных типов образцов.

Контроллер и интерфейс
AGS-V оснащена высококонтрастным цветным ЖК‑дисплеем и ручным пультом с контекстными элементами управления. Интерфейс позволяет автономное выполнение испытаний, сохранение результатов на USB и удалённый доступ для интеграции в лабораторные системы.

Безопасность и конструкция для оператора
Стандартный поликарбонатный защитный кожух с блокировкой (interlock) предотвращает движение при открытом кожухе. Интеллектуальный крестовина (Intelligent Crosshead) распознаёт положение, выдаёт предупреждения о возможном ударе и автоматически останавливается на границах захватов. Также предусмотрены обнаружение перегрузки, обнаружение контакта и аварийная остановка.

Автоматизация и расширенные функции
Автоматическая калибровка силы при запуске, защита образца для устранения начальной нагрузки при зажатии, Multi-Table для размещения инструментов/образцов и опциональный защитный кожух Anti‑Scattering с interlock. Функции самодиагностики и настраиваемые звуки работы помогают в обслуживании и мониторинге времени работы.

Сэмплинг и производительность
Высокоскоростная запись данных до 5 kHz (0,2 ms) для фиксации быстрых событий. Разрешение позиционирования крестовины подходит для прецизионных испытаний; модели предлагают разные высоты и ширины рабочего пространства для установки различных приспособлений.

Видео (названия)

• Autograph AGS-V Series
• The Procedure for Material Testing Using AGS-V
• Creation of Test Conditions by the Operation Controller
• Elimination of Initial Load by Specimen Protection
• Intelligent Crosshead
• Multi-table
• Safety Cover

Технические характеристики

• Диапазон усилия: 1 N – 10 kN.
• Диапазон скоростей: 0,0005 – 1500 мм/мин; скорость возврата до 1650 мм/мин.
• Частота дискретизации: до 5 kHz (0,2 ms).
• Гарантированная точность по усилию: 1/1000 (в зависимости от модели).
• Поддержка тензометров: оптические тензометры поддерживаются; доступны опциональные карты для дополнительных сигналов.
• Контроллер: цветной ЖК‑дисплей; ручной пульт; автономная работа и экспорт на USB.
• Безопасность: поликарбонатный защитный кожух с interlock, обнаружение перегрузки, обнаружение контакта, аварийная остановка, автоматическая остановка крестовины.
• Аксессуары/опции: пневматические плоские захваты, клип‑захваты, винтовые плоские захваты, роликовые захваты, пластины для сжатия, пластины с Т‑образной пазой, испытательные приспособления, опциональный защитный кожух.
