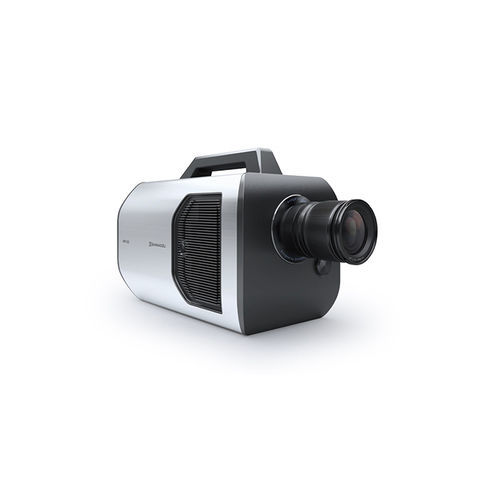

Цифровая камера HPV-X3

промышленнаядля научных исследованийдля исследований и разработок

Обзор
Визуализация и анализ ультрабыстрых явлений для исследований и промышленного применения. HyperVision HPV-X3 фиксирует события со скоростью до 20 миллионов кадров в секунду, обладает высокой чувствительностью и функцией синхронизированной записи, поддерживая продвинутые рабочие процессы, такие как DIC и другие временные анализы.

Экспортный контроль
Any export of a Shimadzu High-Speed Camera, HPV-X3/HPV-X2/HPV-X/HPV-2, is subject to export control regulations of the nation, based on Part 2 of the NSG guideline, 5.B.3.

Ключевые характеристики

• Высокое разрешение изображения в широком диапазоне скоростей записи: 20 Mfps примерно 300 000 пикселей.
• Внешний вход/выход для синхронизированного захвата изображений с точностью синхронизации до 5 нс.
• Гибкая конструкция и удобство эксплуатации для различных экспериментальных и производственных конфигураций.
• Высокочувствительный датчик изображения, подходящий для продвинутых методов анализа, включая DIC.

Видео

• DIC Analysis for High-Speed Tensile Testing of CFR
• Observing Blast and Shock Waves During Detonation of Micro-Explosives
• Expansion and Contraction of Bubbles in Polyvinyl Alcohol (PVA) Gel and related microbubble observations
• HyperVision HPV-X3 High-Speed Video Camera (видео производителя)

Загрузки

• Брошюра: HyperVision HPV-X3 (PDF, approx. 4.36 MB)

Применения (документы)

• 3D-DIC Analysis in Compression Test of Glass Tube | 2026-01-20
• Observation of High-Frequency Oscillations of Water Vapor Microbubbles Using the HPV-X3 | 2025-06-03
• Fracture Observation in Glass Ring-on-Ring Bending Tests Using HPV-X3 | 2025-06-03

Технические характеристики

• Модель: HPV-X3
• Серия: HyperVision
• Максимальная скорость записи: 20 000 000 кадр/с (20 Mfps)
• Разрешение при 20 Mfps: примерно 300 000 пикселей
• Точность синхронизации: 5 нс
• Внешний I/O для синхронизированного захвата (триггер и синхронизация)
• Высокочувствительный датчик, оптимизированный для DIC и других высокоскоростных анализов
• Совместимость с различными программами анализа
