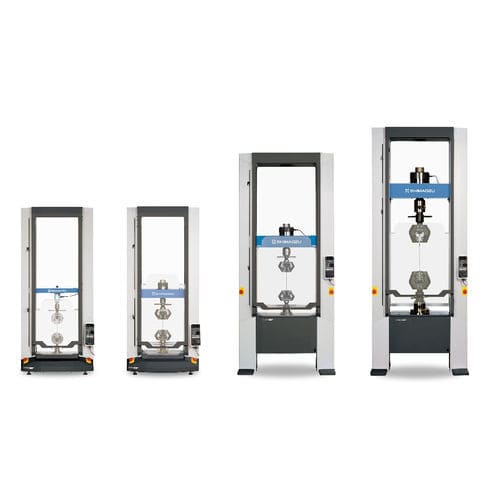

Испытательная машина сжатия AGS-X2 series

на удлинениемеханизированнаяс управлением от компьютера

Обзор
Серия AUTOGRAPH AGS-X2 от Shimadzu предоставляет практичные решения для испытаний при растяжении и сжатии в широком диапазоне применений. Сочетает продвинутое управление, интуитивную эксплуатацию и функции безопасности в компактном промышленном дизайне, подходящем для ОТК и НИОКР.

Программное обеспечение
В комплекте стандартно поставляется программное обеспечение обработки данных TRAPEZIUM X-V для полного управления и анализа испытаний. Доступна версия TRAPEZIUM LITE X как входной вариант для оптимизации рабочих процессов контроля качества.

Экономическая эффективность
AGS-X2 обеспечивает практичные и экономичные возможности испытаний. Автонастройка параметров управления в реальном времени использует измеренные данные по нагрузке и деформации для упрощения управления напряжением и деформацией. Функция AUTOTUNING поддерживает управление по деформации в соответствии с ISO 6892.

Примеры применения (таблица)
ЖЕЛЕЗО И СТАЛЬ — Традиционное управление напряжением и растущая потребность в растягивающих испытаниях с управлением по деформации. Применимые стандарты: ISO 6892, JIS Z2241.
ПЛАСТИКИ И СМОЛЫ — Измерение модуля в очень малых областях деформации, требуемых стандартами. Применимые стандарты: ISO 527, ISO 178, JIS K7171.
КЕРАМИКА — Образцы, чувствительные к микроскопическим смещениям, требуют точного управления с начала испытания.

Высокоточные датчики нагрузки и измерения
Система обеспечивает широкий гарантированный диапазон точности датчиков нагрузки от 1/500 до 1/1, что позволяет выполнять большинство испытаний без замены датчика или оснастки. Высокоскоростная выборка 1 мс предотвращает пропуски изменений прочности и повышает точность кривой напряжение-деформация (S–S).

Повышенная безопасность

• Функция безопасности: останавливает испытательную машину, если изменения силы превышают заданный уровень при установке образца или возврате.
• Однонажатные ограничители хода: простая установка пределов хода с помощью переключателя.
• Защитный кожух: раздвижной кожух для контроля разлета образцов; при открытом кожухе интерлок отключает испытание.
• Два аварийных остановочных выключателя: установлены по обеим сторонам для рам 20 kN–300 kN.

Более умное рабочее пространство — новые и улучшенные функции
Новые и улучшенные функции облегчают проведение испытаний и повышают эффективность. Ключевые особенности:

• Защитный кожух: вертикально раздвижной защитный экран с интерлоком; открывается одной рукой.
• Однонажатные ограничители хода: управление pinch-and-slide с надежной фиксацией пределов хода траверсы.
• Датчик нагрузки: тип высокой точности с погрешностью ±0,5% от показанного значения; номинал хранится в калибровочном кабеле и распознаётся автоматически при подключении.
• Траверса: скорость испытания до 2 000 mm/min и возврата до 2 200 mm/min (рамка 20 kN) для сокращения повторяющихся циклов испытаний.
• Общий соединитель для растяжения и сжатия (20–300 kN): единый соединитель для упрощённой смены оснастки; безопасная конструкция отсоединения.
• Главная панель управления: создание и сохранение условий испытаний для работы без ПК; джог-колесо для управления, включая автоматическое управление экстензометром; подвижный угол панели; выбор языка отображения (английский/китайский).
• Аварийные стопы: разрывают питание сервопривода для мгновенной остановки движения траверсы в экстренных случаях.

Загрузки и документация
Брошюра продукта, документация по аксессуарам (зажимы, опорные пластины для сжатия, оснастка) и примечания по применению для тканевых и растягивающих испытаний доступны для загрузки в формате PDF на странице продукта.

Технические характеристики

• Серия продукта: AUTOGRAPH AGS-X2 Series
• Включенное ПО: TRAPEZIUM X-V (стандарт); TRAPEZIUM LITE X (входной вариант)
• Диапазон точности датчиков нагрузки: 1/500 до 1/1
• Точность высокоточного датчика нагрузки: ±0,5% от показанного значения (высокоточный тип)
• Скорость дискретизации: 1 ms
• Скорость траверсы (рамка 20 kN): испытание 2 000 mm/min, возврат 2 200 mm/min
• Функции безопасности: однонажатные ограничители хода, защитный кожух с интерлоком, два аварийных выключателя (20–300 kN)
• Общий соединитель для растяжения и сжатия (20–300 kN)
• Главная панель: программируемые условия испытаний, управление джог-колесом, подвижная панель, выбор языка отображения (английский/китайский)
• Справочные стандарты: ISO 6892, ISO 527, ISO 178, JIS Z2241, JIS K7171
