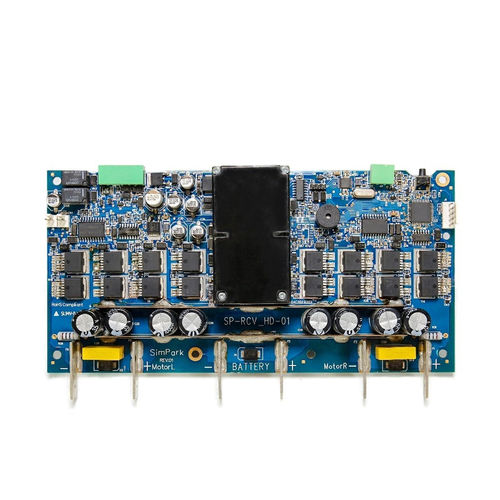

Многослойная печатная плата

двусторонняя

Однослойные и двухсторонние печатные платы и многослойные печатные платы: В чем разница? Однослойные печатные платы: Также известные как односторонние платы, они имеют компоненты на одной стороне и рисунок проводников на противоположной стороне. Они состоят из слоя подложки, проводящего металлического слоя, а также защитной паяльной маски и шелкографии. Двухсторонние печатные платы: Имеют один слой подложки с проводящими металлическими слоями с обеих сторон. Микросхемы и компоненты на одной стороне соединяются с компонентами на другой стороне через сквозные отверстия или поверхностные крепления. Многослойные печатные платы: Изготовлены из трех или более двухсторонних плат, уложенных друг на друга, обычно с четным количеством слоев для предотвращения деформации. Каждый слой подложки имеет проводящий металл с обеих сторон, а платы соединены клеем и изолированным материалом между каждым слоем.
