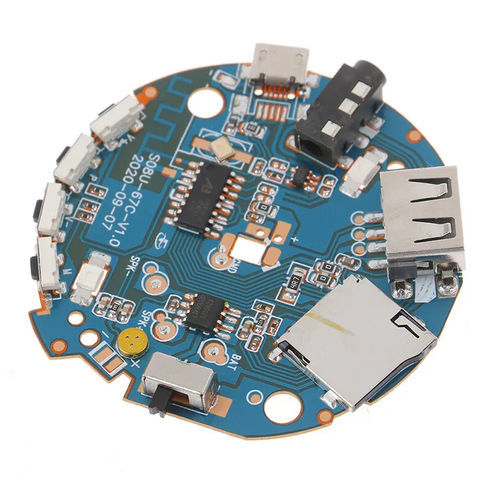

Многослойная печатная плата PCBA

двусторонняядля электроники

Как правило, существуют односторонние, двухсторонние и многослойные печатные платы. Для некоторых простых электроприборов, таких как радиоприемники, достаточно односторонней печатной платы. Однако, с развитием времени, для многофункциональных и малосерийных электронных продуктов, односторонние и двусторонние печатные платы не могут полностью соответствовать требованиям, но многослойные печатные платы должны быть использованы. Многослойная печатная плата имеет много преимуществ, таких как: высокая плотность сборки и малый объем; соединение между электронными компонентами сокращается, скорость передачи сигнала высокая, а проводка удобная; хороший эффект экранирования и т.д. Количество слоев многослойной печатной платы не ограничено. В настоящее время существует более 100 слоев многослойных печатных плат, как правило, 4L и 6L печатных плат. Затем, многослойная печатная плата сравнивается с односторонней печатной платы и двусторонней печатной платы, какие слои состоят из? Каковы их значения и применение? Давайте посмотрим вместе. Сигнальный слой Сигнальный слой делится на верхний слой, средний слой и нижний слой, и в основном используется для размещения различных компонентов или для проводки и сварки. Слой внутренней плоскости Слой внутренней плоскости, также известный как внутренний силовой слой, предназначен для размещения силовых линий и линий заземления. Этот тип слоя используется только для многослойных печатных плат. Мы называем их двухслойными, 4L и 6L платами, что в целом означает количество сигнальных слоев и внутренних слоев питания/заземления. 94v-0 pcb схема дизайн продукта дизайн электрическая схема проводки схема печатной платы PCB сборка завод
