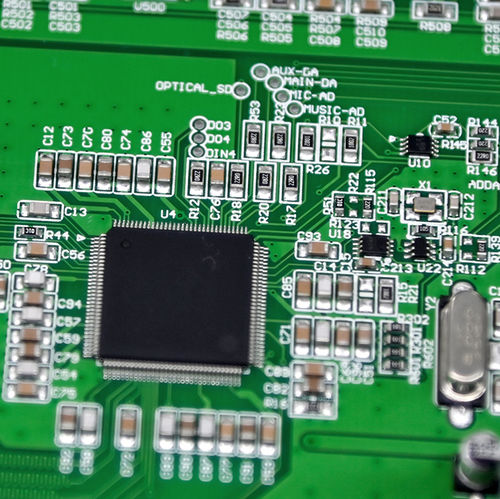

Универсальная печатная плата

для электроники

Многослойная печатная плата состоит из трех или более слоев проводящих медных фольг, в отличие от традиционной однослойной печатной платы, имеющей только один слой. Двухсторонняя печатная плата имеет два проводящих слоя - сверху и снизу подложки печатной платы. Верхний и нижний слои многослойной печатной платы похожи на слои двухсторонней печатной платы, но с обеих сторон сердечника имеются дополнительные слои. Обычно они изготавливаются путем ламинирования нескольких слоев двусторонних печатных плат вместе со слоями теплозащитной изоляции. Отверстия с медным покрытием соединяют эти слои, а электрические соединения между средними слоями осуществляются с помощью сквозных отверстий, таких как глухие и заглубленные отверстия, и сквозных отверстий с покрытием. На верхнем и нижнем слоях многослойной печатной платы размещаются активные и пассивные компоненты, а внутренние слои используются для маршрутизации. На печатной плате два слоя располагаются на поверхности для соединения с окружающей средой. С обеих сторон этого типа печатной платы могут быть припаяны как сквозные электронные компоненты, так и компоненты поверхностного монтажа (SMD). SMD-компоненты могут быть припаяны с помощью технологии поверхностного монтажа и других инструментов PCBA. Применяя такие методы, производители могут создавать очень сложные печатные платы различных размеров. Многослойные печатные платы могут иметь до 40 слоев.
