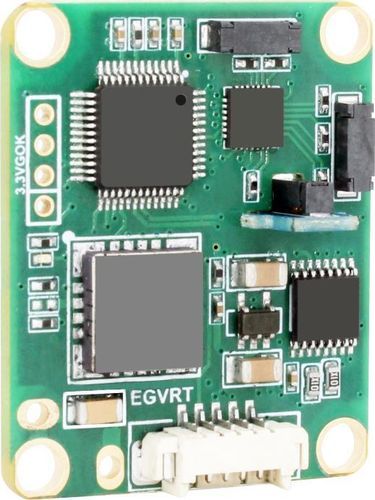

Электронный компас GCM387

3D

Обзор продукта
GCM387 — модуль 3D электронного компаса, интегрирующий трехосный магнитометр и трехосный акселерометр. Применяет 24-точечный метод вращательной съёмки и калибровки для повышения устойчивости к магнитным помехам и упрощения эксплуатации. Встроенная компенсация наклона по всему диапазону (±180°) обеспечивает точные данные курса при сложных положениях. Поддерживает RS232/TTL в двойном режиме связи, имеет компактный размер для гибкой интеграции в промышленные системы ориентации.

Применения

• Портативные приборы
• Мобильные терминалы
• Стабилизация антенн
• Навигация транспортных средств
• Интеграция в системы высокопроизводительного измерения ориентации

Ключевые характеристики

• Точность азимута: 0,5°
• Разрешение наклона: 0,1°
• Точность наклона: <0,2° (весь диапазон)
• Диапазон измерения: тангаж ±85°, крен ±180°
• Поддержка калибровки hard-iron и soft-iron
• Калибровка магнитных помех: 24-точечная вращательная съёмка
• Задержка запуска: <50 ms
• Макс. частота выходных данных: 20 Hz
• Связь: RS232/TTL, 2400–115200 бод
• Формат выхода: двоичный высокопроизводительный протокол
• Типичный ток: 50 mA
• Рабочая температура: -40 °C до +85 °C
• Габариты: 33 × 27 × 9,5 мм; Вес: <15 г
• ЭМС: соответствует EN61000 и GBT17626
• Удар / Вибрация: 100 g @11 ms (трехосный), вибрация 10 grms 10–1000 Hz
• MTBF: ≥99 000 часов

Введение в продукт
GCM387 сочетает высокое разрешение измерений и подавление шумов в компактном энергосберегающем модуле. Встроенный акселерометр обеспечивает надёжную компенсацию наклона в диапазоне ±180°, поддерживая стабильность курса даже в условиях постоянных магнитных помех. Подходит для задач, требующих точных данных об ориентации и удобной интеграции в систему.

Технические характеристики

• Модель: GCM387
• Оптимальная точность курса: 0,5°
• Разрешение курса: 0,1°
• Разрешение наклона: 0,1°
• Точность тангажа: 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<85°)
• Точность крена: 0,1° (<15°), 0,1° (<30°), 0,1° (<60°), 0,2° (<180°)
• Диапазон тангажа: ±85°
• Диапазон крена: ±180°
• Калибровка hard iron / soft iron: Да
• Метод магнитной калибровки: 24-точечная вращательная съёмка
• Задержка запуска: <50 ms
• Макс. частота выхода: 20 Hz
• Скорость связи: 2400–115200 бод (RS232/TTL)
• Формат выхода: двоичный высокопроизводительный протокол
• Типичный ток: 50 mA
• Режим сна: TBD
• Рабочая / хранение температура: -40 °C до +85 °C
• Виброустойчивость: 100 g
• Сопротивление изоляции: ≥100 МОм
• Ударопрочность: 100 g @11 ms, трехосный (полусинус)
• Вибрационная спецификация: 10 grms, 10–1000 Hz
• Габариты: 33 × 27 × 9,5 мм
• Вес: <15 г
