Электронный компас GCM380

3Dс компенсированным наклоном

Обзор продукта

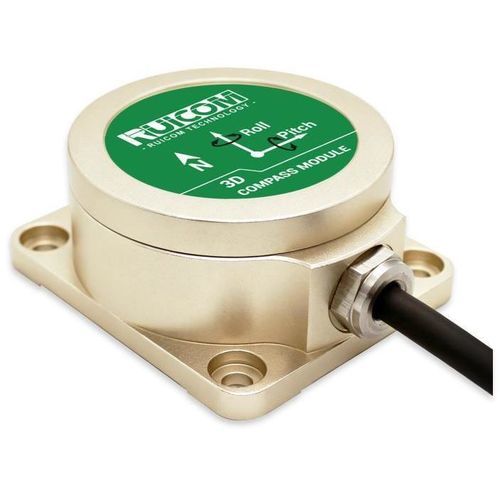

GCM380/GCM385-N — 3D электронный компас, обеспечивающий курс с компенсацией наклона и калибровку при магнитных помехах. В устройстве совмещены 3-осевой магнитометр и 3-осевой акселерометр для точных измерений курса, крена и тангажа в диапазоне крена ±180° и тангажа ±85°. Доступен в закрытом корпусе или в виде отдельного модульного PCB для интеграции через RS232, RS485 и TTL.

Ключевые особенности

• Разрешающая способность: 0,1°
• Точность: крен/тангаж 0,1°, курс 0,5°
• Диапазон измерений: крен ±180°, тангаж ±85°
• Стандартные интерфейсы вывода: RS232 / RS485 / TTL
• Компенсация hard-iron, soft-iron и наклона

Подробное описание
Блок обеспечивает высокое разрешение и высокую помехоустойчивость к магнитному шуму среды. Встроенный высокоточный акселерометр обеспечивает надёжную компенсацию наклона для стабильных данных по курсу на всём диапазоне крена. Низкое энергопотребление, компактные габариты и степень защиты IP67 делают устройство пригодным для портативной техники, мобильных платформ, систем ориентации антенн, автомобильного оборудования и интеграции в системы. Поставляется в виде готового герметичного корпуса или как платный модуль по требованию.

Технические характеристики

• Модель: GCM380 / GCM385-N
• Оптимальная точность курса: 0,5°
• Разрешение компаса: 0,1°
• Точность тангажа: 0,1° (при наклоне <60°), 0,2° (при наклоне <85°)
• Диапазон тангажа: ±85°
• Точность крена: 0,1° (при наклоне <60°), 0,2° (при наклоне <180°)
• Диапазон крена: ±180°
• Разрешение (тангаж/крен): 0,1°
• Калибровка hard-iron: Да
• Калибровка soft-iron: Да
• Метод калибровки магнитных помех: 360° горизонтальное вращение; вертикальное вращение (по желанию)
• Габариты корпуса: L57 × W49 × H25.5 mm
• Масса корпуса: ≤250 g (без кабеля)
• Разъём интерфейса: RS232 / RS485 / TTL через прямые проводные соединения
• Задержка запуска: <50 ms
• Максимальная частота вывода: 20 Hz/s
• Скорость связи: 2400–115200 бод
• Формат вывода: высокопроизводительный двоичный протокол
• Напряжение питания (по умолчанию): DC +5V
• Ток (макс.): 30 mA
• Ток в активном режиме: 26 mA
• Режим сна: уточняется (TBD)
• Рабочая температура: -40℃ до +85℃
• Температура хранения: -40℃ до +85℃
• Устойчивость к вибрациям (окружающая среда): 100 g
• Степень защиты: IP67
• Электромагнитная совместимость: В соответствии с EN 61000 и GB/T 17626
• Сопротивление изоляции: ≥100 МОм
• Устойчивость к ударам: 100 g @ 11 ms, триосевая (полусинусоида)
• Устойчивость к вибрациям (спецификация): 10 grms / 10–1000 Hz
