Мнемосхема MDM-M

Обзор

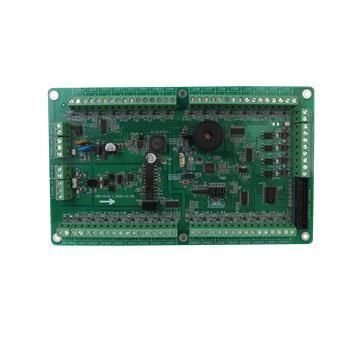

Драйвер Mimic состоит из двух плат: MDM-M (главная плата) и MDM-EX (плата расширения). MDM-M подключается к CIE по RS-485 и обеспечивает 32 настраиваемых светодиодных выхода, питание которых осуществляется от внешнего источника питания, соответствующего EN54-4. К одной MDM-M можно подключить до трех MDM-EX, что даёт до 128 LED‑выходов на панель.

Ключевые характеристики

• 32 настраиваемых LED‑выхода на плату; расширение до 128 выходов с одной главной и тремя платами расширения.
• Четыре входа с сухими контактами на плату; каждый вход можно связать с любым LED‑выходом.
• Связь по RS-485; панель поддерживает до 32 драйверов Mimic (в сумме до 4096 выходов и 512 входов).
• Выходы настраиваются для индикации пожара, неисправности, нормального состояния, запуска, обратной связи и отключения.
• Режимы срабатывания: зона, адрес или вход с сухим контактом.
• Прошивка и конфигурация главной платы обновляются через CIE.
• Питание выходов обеспечивается внешним источником EN54-4; соответствует стандарту CE.

Технические характеристики

• Рабочее напряжение: 24V DC (15–32V)
• Статический ток @24V DC: главная плата 17mA; главная + 3 платы расширения 26mA
• Рабочий ток @24V DC: главная плата (плата & 33 LED) 80mA; главная + 3 платы расширения (платы & 129 LED) 230mA
• Ток на LED: ≤6mA
• Связь: RS-485
• Дальность связи: ≤1000m с витой парой
• Температура эксплуатации: -5℃ до 45℃
• Относительная влажность: ≤95%, без конденсации
• Сечение провода для клемм: 0.5mm² до 2.5mm²
• Тип винта: M3
• Габариты (Ш x Г x В): 210mm x 125mm x 19mm
• Вес: главная плата 235g; плата расширения 205g

Установка и совместимость
Подключите MDM-M к CIE по RS-485. Используйте внешний источник питания, соответствующий EN54-4, для питания выходов. Соблюдайте рекомендуемые сечения проводов для клемм (0.5–2.5mm²) и крепления M3. Убедитесь, что условия окружающей среды соответствуют указанным диапазонам температуры и влажности для надёжной эксплуатации. Обновление прошивки и конфигурация выполняются через CIE.
