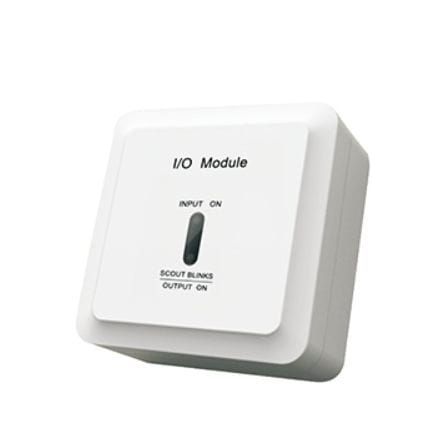

Цифровой модуль входа/выхода A9056T

для шкафа управлениямонтируемый на панели

Обзор продукта
I/O модуль A9056T разработан для работы с панелью пожарной сигнализации SEC3002. Обеспечивает управление выходами для связанного противопожарного оборудования (дымовые заслонки, воздухоотводные клапаны, противопожарные клапаны) и принимает сигналы обратной связи для проверки работоспособности оборудования. Модуль поставляется с монтажной базой и имеет одобрения LPCB и CPR в соответствии с EN54-18.

Ключевые характеристики

• Одобрения LPCB и CPR (EN54-18)
• Два светодиодных индикатора (Monitor / Output) для индикации статуса
• Встроенный терминальный резистор
• Переключаемый джампером контакт: нормально открытый / нормально закрытый
• Низкое энергопотребление в шине и питании
• Нагрузка выходного контакта <2A @ DC30V

Технические параметры

• Стандарт: EN54-18
• Рабочее напряжение: шина DC24V (без полярности); питание DC24V (без полярности)
• Статический ток: шина <0,8 mA; питание <2 mA
• Ток срабатывания: шина <5 mA; питание <15 mA
• Емкость выходного контакта: <2A @ DC30V
• Поведение индикаторов: индикатор проверки моргает примерно каждые 12 с; индикатор выхода горит постоянно при активации; индикатор входа светится при обратной связи
• Условия эксплуатации: помещение, температура -10℃ до 55℃; влажность ≤95% (40℃±2℃, без конденсации)
• Габариты: 86×86×41 мм (с базой)
• Вес: ≈148 г (с базой)

Применение и совместимость

• Предназначен для использования с панелью SEC3002
• Управление дымовыми заслонками, клапанами, противопожарными заслонками и другим связанным оборудованием
• Подходит для внутренних установок систем обнаружения и тушения пожара

Установка и обслуживание

• Крепится на поставляемую базу для монтажа в шкаф или на панель
• Подключение: шина и питание DC24V без полярности; выполнять проводку согласно схемам SEC3002
• Выбирать NO/NC джампером в зависимости от управляемого устройства
• Проверять светодиодные индикаторы и проводку при пуско-наладке и плановом обслуживании

Информация для заказа

• Модель: A9056T (поставляется с базой)
• Стандарты и одобрения: EN54-18; LPCB, CPR
• Для получения чертежей, инструкций по установке или запасных частей запросите документацию у поставщика
