Мнемосхема MDM-EM

Характеристики продукта

• Главная плата и плата расширения имеют по 32 настраиваемых светодиодных выхода; к одной главной плате можно подключить до 3 плат расширения (макс. 128 светодиодных выходов).
• Каждая плата оснащена 4 сухими контактными входами; каждый вход может быть сопоставлен с любым LED-выходом на панели.
• Связь с CIE осуществляется по шине RS-485; одна панель поддерживает до 32 драйверов Mimic (всего до 4096 выходов и 512 входов).
• Выходы можно настроить для визуальных индикаций: пожар, неисправность, нормальное, запуск и обратная связь; по умолчанию доступно состояние «отключено».
• Выходы могут срабатывать по зоне, адресу или сухому контактному входу.
• Прошивка главной платы может обновляться через CIE.
• Соответствует требованиям CE.

Информация о продукте

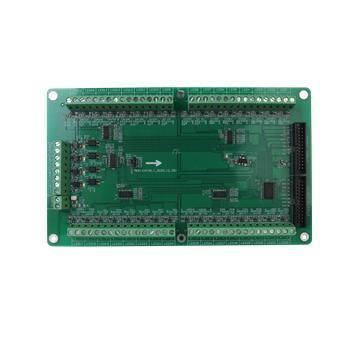

MDM-EX — это ведомая (расширительная) печатная плата, управляемая напрямую главной платой Mimic. До трех плат расширения можно подключить к одной главной плате; каждая плата расширения предоставляет 32 светодиодных выхода, что позволяет расширить количество выходов панели до 128. Платы расширения запитываются от главной платы через межплатный кабель.

Технические характеристики
Технические параметры:

• Рабочее напряжение: 24 В DC (15–32 В)
• Статический ток @24 В DC: главная плата 17 мА; главная плата + 3 платы расширения 26 мА
• Рабочий ток @24 В DC: главная плата (плата & 33 LED) 80 мА; главная плата + 3 платы расширения (платы & 129 LED) 230 мА
• Ток на LED: ≤6 мА
• Коммуникация: RS-485
• Дальность связи: ≤1000 м с витой парой
• Температура эксплуатации: -5℃ до 45℃
• Относительная влажность: ≤95%, без конденсации
• Сечение провода для клемм: 0,5 мм² до 2,5 мм²
• Тип винта: M3
• Размеры (Ш × Г × В): 210 мм × 125 мм × 19 мм
• Вес: главная плата 235 г; плата расширения 205 г
