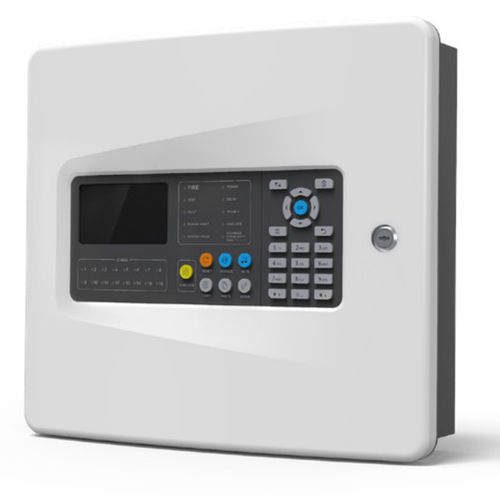

Пожарная панель управления сигнализацией SEC1000

адресуемая

Обзор
Адресная панель пожарной сигнализации SEC1000 контролирует входные сигналы, отображает события и включает выходы по заданной логике. Панель спроектирована для упрощённой установки, эксплуатации и обслуживания, соответствует EN 54-2 и поддерживает интеграцию в сеть из нескольких панелей.

Ключевые особенности

• Один шлейф с поддержкой до 120 адресуемых точек.
• Поддержка типов шлейфа: Класс A (отказоустойчивый) и Класс B.
• 4,3" цветной ЖК (480×272) для удобного отображения состояния и меню.
• Индикаторы 16 зон для быстрого определения места пожара.
• Журнал событий: 1000 записей для истории пожаров, неисправностей и операций.
• Независимо программируемый выход для конвенциональной сирены (S.C.Out).
• Встроенное питание с батарейным резервированием и встроенным зарядным устройством.
• Интуитивное программирование причинно-следственных связей на передней панели.
• Инструменты пуска и наладки: тест зоны, тест точки, запуск/остановка модулей.
• Интерфейс U-disk для сохранения/загрузки конфигурации и экспорта данных.
• Иерархическое управление с тремя уровнями доступа для безопасной эксплуатации.
• Защита от вмешательства замком с ключом.
• CAN-шина для объединения до 20 панелей.

Информация о продукте
SEC1000 — адресная панель обнаружения с одним шлейфом на 120 адресуемых точек и возможностью расширения по коммуникационным шинам. Совместима с другими периферийными устройствами Sanjiang по протоколу производителя и подходит для коммерческих и промышленных систем пожарной сигнализации, требующих соответствия EN54-2.

Технические параметры:
Сетевое питание: 110V/230VAC (-15%, +10%), 50Hz/60Hz.
Предохранитель сети: T3.15AL250V.
Рабочее напряжение: 20 ~ 28VDC.
Рекомендуемый сетевой кабель: стандартный чёрный сетевой кабель, 0.75mm².
Потребление: Imin = 0.45A; Imax.a = 1.15A; Imax.b = 1.65A.
Макс. ток питания от батареи: 3A (при отключении сети).
Макс. зарядный ток: 1A.
Ёмкость, тип и рекомендованная модель батареи: NP7-12 для 7Ah VRLA (Yuasa).
Макс. внутреннее сопротивление батареи: 1Ω.
Предохранитель батареи: F6AL250V.
Ток покоя (полная загрузка): < 0.4A.
S.C.Out (+, -): Выходное напряжение 20 ~ 28VDC; Макс. выходной ток: 800mA (1A S.C.Out + 24VK в сумме); Концевой резистор: 47KΩ 0.25W; Рекомендуемый кабель: неизолированный, 1.5mm²; Сечение кабеля: 1mm² ~ 2.5mm²; Дальность передачи: ≤1500m.
F.A. Out (+, -): Выходное напряжение 20 ~ 28VDC; Макс. выходной ток: 100mA; Концевой резистор: 47KΩ 0.25W; Рекомендуемый кабель: неизолированный, 1.5mm²; Дальность передачи: ≤1500m.
FAULT OUT (COM, NO): Контактная ёмкость: 30VDC @ 2A, 125VAC @ 0.5A.
24VK (+, -): Рекомендуемый кабель: неизолированный, 1.5mm²; Выходное напряжение: 20 ~ 28VDC; Макс. выходной ток: 500mA (1A S.C.Out + 24VK в сумме).
LOOP OUT / LOOP IN (+, -): Выходное напряжение 18.5 ~ 28VDC (импульс); Макс. выходной ток: 500mA; Тип шлейфа: Класс A и Класс B; Рекомендуемый кабель: неэкранированная витая пара 1.5mm²; Макс. длина шлейфа: 2000m (Класс A); Сечение кабеля: 1mm² ~ 2.5mm².
RS-485: Скорость передачи 9600 bps; Рекомендуемый кабель: неэкранированная витая пара 1mm²; Дальность передачи: ≤1000m.
CAN: Макс. количество панелей: 20; Опциональные скорости: 10K, 20K, 50K и 100K bps; Рекомендуемый кабель: неэкранированная витая пара 1mm²; Дальность передачи: ≤1000m.
Примерные габариты (Ш×В×Г): 400 × 360 × 104 mm.
Примерный вес (без батареи): 3,7 kg.
Условия эксплуатации: Диапазон температур -5°C ~ 45°C; Макс. относительная влажность: 95% (40°C ± 2°C, без конденсации).

Технические характеристики

• Сетевое питание: 110V/230VAC (-15%, +10%), 50/60Hz
• Рабочее напряжение: 20–28 VDC
• Вместимость шлейфа: 1 шлейф, до 120 адресуемых точек
• Индикаторы зон: 16 зон
• Дисплей: 4,3" цветной ЖК, разрешение 480×272
• Батарея: NP7-12 (7Ah VRLA рекомендуется); Макс. зарядный ток 1A; Макс. ток от батареи 3A
• Выходы: S.C.Out до 800mA; F.A. Out до 100mA; 24VK выход до 500mA
• Связь: RS-485 (9600 bps), CAN (до 20 панелей, несколько скоростей)
• Габариты: 400×360×104 mm; Вес (без батареи): 3,7 kg
