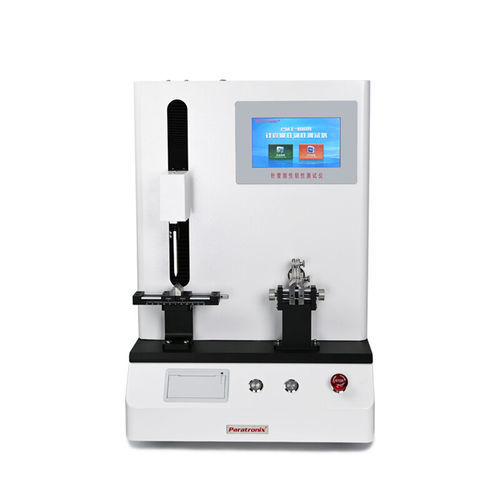

Испытательная машина усталости PMY-100N

силыусталостной прочностисопротивления

Краткое описание
PMY-100N — лабораторный прибор, разработанный в соответствии с нормативами для инъекционных игл, предназначенный для оценки жесткости и прочности (твердости/тягучести) одноразовых игл. Подходит для испытаний кожных, подкожных, внутримышечных и внутривенных инъекционных игл, трубок предварительно запаянных шприцев и других прямых медицинских игл из нержавеющей стали.

Стандарты продукции

• GB 15811-2016 Одноразовая стерильная инъекционная игла
• YBB00112004-2015 Сборка шприца для предварительной заливки (с иглой)
• YBB000992004-2015 Игла из нержавеющей стали для шприцов предварительной заливки
• GB/T 18457-2015 Шприцы из нержавеющей стали для изготовления медицинских приборов

Характеристики оборудования

• 7-дюймовый цветной сенсорный экран — удобство управления
• Трёхуровневая система прав доступа для соответствия требованиям GMP
• Настраиваемые программы испытаний для определения жесткости и циклической прочности
• Высокоточный датчик силы
• Большой объём памяти для хранения результатов и параметров
• Полная цифровая клавиатура для классификации образцов и быстрых настроек

Принцип испытания
Жесткость: к центру заданной опорной длины иглы, поддерживаемой с обоих концов, прикладывается определенная сила, измеряется величина прогиба.
Прочность (тягучесть): фиксируется один конец иглы, выполняются циклические изгибы на заданной длине — сначала под заданный угол в одном направлении, затем в противоположном, заданное число циклов для оценки усталостной прочности.

Параметры изделия

• Модель / Тип оборудования: PMY-100N (в документации указывается тип устройства PMT-100N)
• Наименование прибора: Тестер жесткости и прочности игольчатой трубки
• Электропитание: 220V 50Hz
• Габариты (Д×Ш×В): 420 × 350 × 620 мм
• Масса: примерно 30 кг
• Диапазон измерения жесткости: 100 N
• Разрешающая способность (сила): 0,01 N
• Погрешность измерения силы: 0,3 % ПП
• Эффективный ход: 150 мм
• Протяженность опоры: 1–60 мм
• Точность отклонения: 0,01 мм
• Скорость испытания: 0,1–200 мм/мин (бесступенчатая регулировка)
• Диаметр образца для прочности: 0,2–3,4 мм
• Частота испытаний прочности: 0,1–1,0 Гц
• Угол изгиба: 1–30°
• Дистанция изгиба: 5–100 мм
• Погрешность по длине: ±0,1 мм
• Угловая погрешность: ±0,1°
• Количество циклов изгиба: 1–999

Области применения и технические примечания

• Предназначен для лабораторного контроля жесткости и усталостной прочности игл и трубок шприцев в процессе производства и контроля качества медицинских изделий.
• Подходит для испытаний на изгиб и циклическую усталость игл из нержавеющей стали и сборок предзаполненных шприцев.
• Обеспечивает трассируемые результаты благодаря высокоточным датчикам и настраиваемым программам испытаний.
