Испытательная машина изгиба PBFT-BP30

на удлинениеусталостис управлением от компьютера

Введение

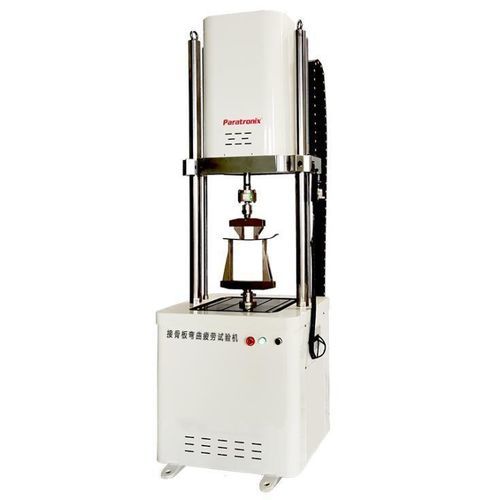

PBFT-BP30 — лабораторный стенд для испытаний на усталость при изгибе и растяжении хирургических имплантатов, металлических костных пластин, костных винтов и других ортопедических материалов. Предназначен для выполнения стандартизованных испытаний и исследований усталостных характеристик имплантируемых компонентов.

Функции

• Проведение испытаний на усталость при изгибе и растяжении для имплантатов и металлических костных пластин.
• Синхронный сбор данных по усилию и перемещению для анализа долговечности и ресурса.
• Поддержка программируемых форм сигналов и настраиваемых последовательностей испытаний для НИОКР и валидации.

Нормы

• YY/T 0342 — Определение прочности при изгибе и жесткости костных пластин для хирургических имплантатов
• JB/T 9397 — Технические условия для испытателей усталости при растяжении
• JJG 139 — Машина для испытаний на растяжение, сжатие и универсальная
• YY 0017 — Имплантат костного сустава — металлическая костная пластина
• YY 0018-2008 — Имплантат костного сустава — металлический костный винт
• GB/T 232 — Метод испытаний на изгиб металлических материалов
• YY/T 1503-2016 — Метод испытаний на усталость при изгибе металлических костных пластин для хирургических имплантатов

Описание оборудования

• Система измерения и управления включает динамический испытательный хост, модуль динамической усталостной нагрузки, оснастку для образцов и ПК-управление.
• Двухколонная рама с электрически регулируемой средней балкой; привод установлен в середине поперечной балки; образец фиксируется с помощью специальных приспособлений в Т-пазах или через соединитель с отверстием под штифт.
• Рабочий стол с Т-пазами и центральным отверстием под штифт для установки различных приспособлений и схем испытаний.
• Высокоточный привод в сочетании с импортным датчиком силы обеспечивает точное замкнутое управление и достоверные данные испытаний.
• Механизм подъема балки на серводвигателе с синхронным ремнем и шарико-винтовой передачей; имеется опция ручного управления; фиксация осуществляется высокопрочным болтовым замком с заданным крутящим моментом.
• Приспособления изготавливаются по стандарту и монтируются на соединителе или в Т-пазе; испытания проводятся в соответствии с заданными амплитудно-частотными характеристиками.
• Испытания выполняются по синусоидальной или пользовательской форме сигнала с регулируемой частотой и амплитудой; данные собираются синхронно и сохраняются.

Программное обеспечение управления нагрузкой при усталости

• Используется PCBP-system — полностью цифровая система сервоуправления с замкнутым контуром, интегрирующая датчик нагрузки, датчик перемещения, сервопривод и программное обеспечение.
• Специальное программное обеспечение под Windows обеспечивает простую эксплуатацию, отображение кривых процесса в реальном времени, обработку, хранение и передачу данных.
• Поддерживаемые формы волн: синус, полусинус, треугольник, прямоугольник, косая, комбинированные; программируемое управление и сохранение ключевых данных (нагрузка, частота, число циклов, время испытания).

Технические параметры

• Модель: PBFT-BP30
• Максимальная динамическая испытательная сила: 3000 Н
• Точность динамического отображения: ±0,5% (в диапазоне 5%–100%)
• Флуктуация амплитуды: ±0,5% от полной шкалы
• Ход привода: 100 мм
• Диапазон частот: 0,1–15 Гц
• Режимы управления: управление перемещением, управление усилием, цифровое замкнутое управление
• Основные формы волн: синусоидальная, треугольная, прямоугольная, косая, комбинированные
• Высота центра отверстия под штифт: 1000 мм
• Чистое расстояние между колоннами: 505 мм
• Подъем балки: серводвигатель, синхронный ремень, шарико-винтовая передача; опция ручного управления
• Момент затяжки фиксации балки: 150 Н·м
• Число циклов на выносливость: неограниченно
• Потребляемая мощность оборудования: 3500 Вт
• Напряжение питания: ~380 В ±10%, 50 Гц (обязательное заземление)
• Габариты стойки (Д×Ш×В): 700 × 685 × 2086 мм
• Приблизительная масса крепежа/оснастки: ≈500 кг

Список конфигурации

• Двухколонная основная рама — Количество: 1 шт.
• Механизм подъема балки — Количество: 1 комплект
• Усталостной актуатор — Количество: 1 комплект
• Датчик измерения силы — Марка: CELTRON (США) — Количество: 1 комплект
• Приводной мотор балки — Марка: PANASONIC (Япония) — Количество: 1 комплект
• Специальное ПО для измерения и управления усталостью — Количество: 1 комплект
• Компьютер и монитор — Марка: ADVANTECH — Количество: 1 шт.
• Крепеж/оснастка — Поставляется пользователем или изготавливается по заказу — Количество: по необходимости
• Техническая документация — Количество: 1 комплект
