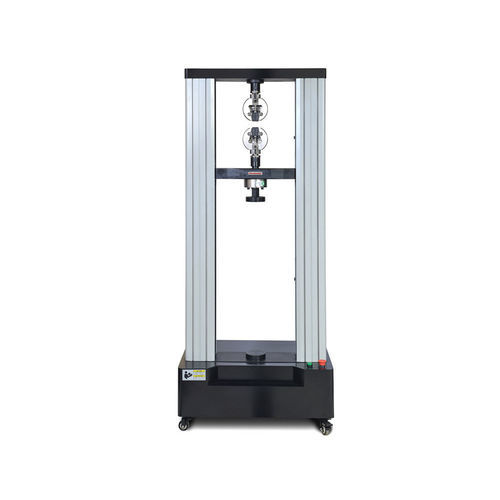

Испытательная машина сжатия ETT-C

изгибана срезна удлинение

Описание
ETT-C — это электронная универсальная испытательная машина с микрокомпьютерным управлением для испытаний механических свойств: прочности на разрыв, фиксированного удлинения, удлинения при разрыве и предела текучести. Конструкция рамы и принадлежностей рассчитана на простую эксплуатацию и стабильную работу. Система использует серводвигатель с регулируемой скоростью переменного тока и высокоточное шарико-винтовое движение для перемещения поперечины на большом ходе.

Основные функциональные и программные характеристики
Машина оснащена системой регулирования скорости переменного тока, синхронной зубчатой ременной передачей и высокоточным шарико-винтовым движением. ПК‑базированное программное обеспечение (Windows) с виртуальными приборами отображает усилие испытания, пиковое усилие, перемещение поперечины, деформацию образца и кривые испытаний. Двухканальный полностью цифровой программируемый усилитель обеспечивает установку нуля, регулировку усиления и автоматическую калибровку без аналоговых потенциометров, что упрощает и повышает надежность управления.

Применение

• Растяжение металлов и неметаллов
• Измерение удлинения, прочности на разрыв и предела текучести
• Испытания фиксированного удлинения и удлинения при разрыве
• Испытания на сжатие, изгиб, сдвиг, отслаивание и разрыв (при наличии соответствующих приспособлений)
• Контроль качества, обучение и исследования, аэрокосмическая отрасль, металлургия, канаты, автомобилестроение, пластмассы, резина, текстиль и др.

Технические параметры

• Максимальная испытательная сила: 50 кН (доступны другие диапазоны)
• Класс точности: Уровень 1
• Диапазон измерения силы: 2%–100%, погрешность показаний ±1%
• Разрешение силы: 1/300000 от максимальной силы
• Диапазон измерения деформации: 2%–100%, погрешность показаний ±1%, разрешение 1/300000
• Разрешение перемещения: 0.01 мм
• Диапазон скоростей: 0.01 мм/мин – 500 мм/мин (плавная регулировка)
• Ход растяжения: 600 мм; Сжатое пространство: 600 мм; Ширина испытания: 450 мм
• Мощность серводвигателя: 1.5 кВт
• Габариты: 868 × 580 × 1836 мм; Общий вес: 550 кг
• Управление: ПО на базе ПК, отображение виртуальными приборами, двухканальный цифровой усилитель

Базовая комплектация

• Корпус рамы: собственное производство — 1 комплект
• Система замедления: синхронный зубчатый ремень — 1 комплект
• Шарико-винтовая пара: Taiwan TBI (прокатка) — 2 комплекта
• Датчик нагрузки: 100 kN — 1
• Компьютер: Lenovo/HP — 1 комплект
• Электродвигатель: стандартный отечественный (опция Panasonic) — 1 комплект
• Принтер: струйный принтер — 1 комплект
• Фотоэлектрический энкодер: Line 2000 (Omron) — 1
• Программное обеспечение и системы управления: собственная разработка — 1 комплект
• Руководства и документы: инструкция по эксплуатации и монтажу — 1 комплект
• Клиноподобное растягивающее крепление — 1 комплект; Комплект для сжатия — 1 комплект

Примечания
Привод на высокоточной шарико-винтовой передаче, AC-регулируемый серводвигатель и ПК‑базированное ПО с виртуальными приборами обеспечивают точный сбор данных, их отображение и интегрированное управление.
